恒压变量泵的曲线图哪个正确

[复制链接]
发表于 4 天前 | 显示全部楼层 |阅读模式
在B站上搜到的关于恒压的两个不同的视频,两个视频都给出了不同的曲线图。
我个人倾向于X轴=输出压力Y轴=输出流量那个曲线

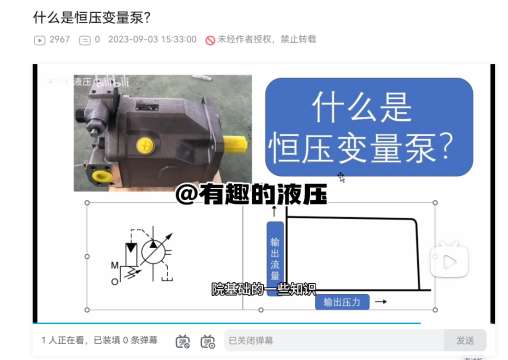

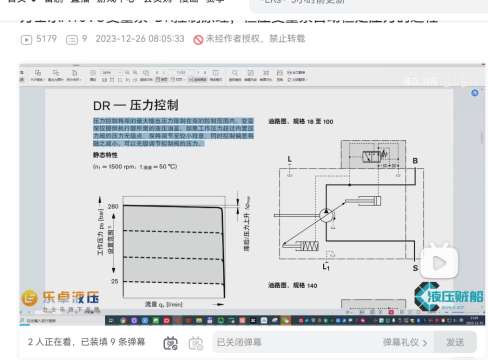

屏幕截图_27-3-2025_163923_www.bilibili.com.jpeg 屏幕截图_27-3-2025_163911_www.bilibili.com.jpeg
我的理解是,当负载小于设定压力时,泵以最大流量工作,当负载大于设定压力时,泵切断流量,保压。不知我的理解是否正确
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:515
  • 打卡总奖励:876
发表于 3 天前 | 显示全部楼层
下图更准确。
普通变量泵的工作情况是这样:当压力小于设定压力时,泵输出最大流量,当压力大于设定压力时,泵输出最小流量,保压。流量快速变化。
比例变量泵,工作时PLC控制程序会自动控制油泵的比例阀开口度,从而控制油泵排量变化,排量可以稳定在某个数值,输出流量无级变化,压力基本保持不变。达到切断压力会输出最小流量。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 3 天前 | 显示全部楼层
当负载大于设定压力时,泵提供保压所需的系统泄漏流量工作。
不会切断流量。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 3 天前 | 显示全部楼层
海中游 发表于 2025-3-28 08:42
下图更准确。
普通变量泵的工作情况是这样:当压力小于设定压力时,泵输出最大流量,当压力大于设定压力时 ...

大神说的没太懂……求详解恒压变量泵
回复

使用道具 举报

 楼主| 发表于 前天 09:51 | 显示全部楼层
海中游 发表于 2025-3-28 08:42
下图更准确。
普通变量泵的工作情况是这样:当压力小于设定压力时,泵输出最大流量,当压力大于设定压力时 ...

明白了,感谢。
我也是感觉下图更正确。小于设定压力时,最大排量输出,大于设定压力时,切断流量,保压。

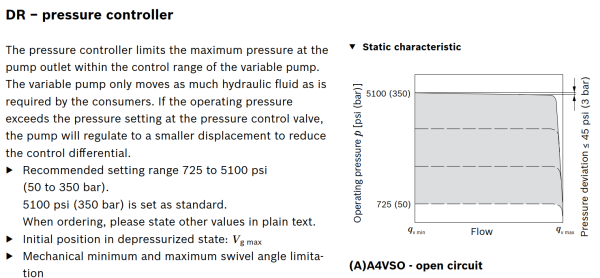

但是我看了力士乐的样本,却发现压力控制的曲线和上图是一致的,难道是我理解错了?
屏幕截图 2025-03-29 094935.png
回复

使用道具 举报

 楼主| 发表于 前天 09:54 | 显示全部楼层
Lin_Joseph 发表于 2025-3-28 11:23
大神说的没太懂……求详解恒压变量泵

我最初也是被字面意思所迷惑,所谓恒压变量泵不是指输出压力是恒定不变的,而是指当压力小于设定压力时,泵始终以最大排量输出,当压力大于设定压力时,泵流量切断,保压。应该这样理解
回复

使用道具 举报

 楼主| 发表于 前天 09:55 | 显示全部楼层
zzfjct 发表于 2025-3-28 10:17
当负载大于设定压力时,泵提供保压所需的系统泄漏流量工作。
不会切断流量。 ...

我又在帖子下方留言了
