solidworks插件routing画液压国标尺寸管路方法

液压学者XYP

在SolidWorks管路布置时，用routing插件画出来的管筒尺寸都是英制尺寸，管路折弯半径也需要手动调整，每次都需要调整容易出错。

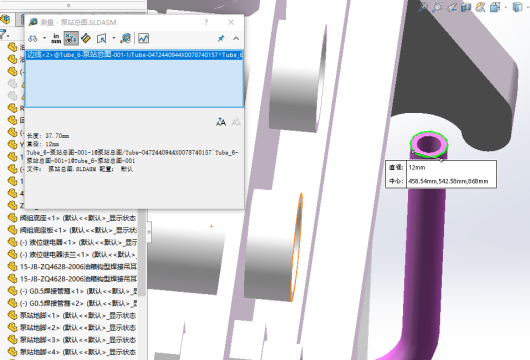

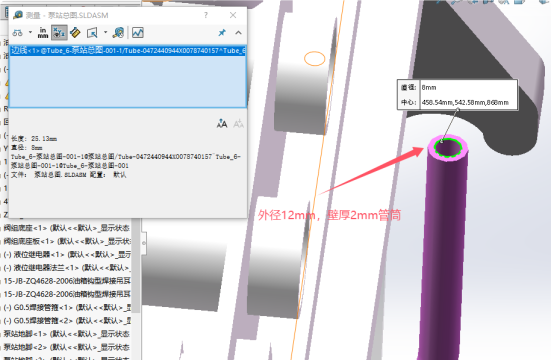

而画出公制管径以及壁厚非常重要，这样以利于管路布置准确出图和核算管路重量,便于管路制作施工，比如用routing准确画出12（外径）*2（壁厚）的硬管；附件中介绍了如何创建公制管路的模板方法，用户可以随意添加所需管径*壁厚模板，并可以根据折弯磨具更改管路默认折弯半径，大大节省制图时间，精确制图

液压学者XYP

如有不明白之处，可以联系我，QQ：2421677570

bobayy

这个售价太夸张了，100金币。

液压学者XYP

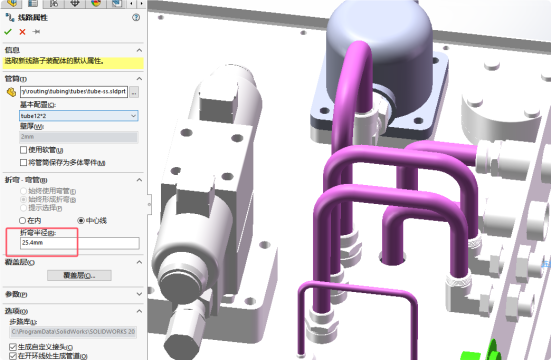

补充一张图片，更改管筒默认弯曲半径只需要更改最后一列，算法与管径算法相同

液压学者XYP

bobayy 发表于 2025-3-19 22:40
这个售价太夸张了，100金币。

1.确实我也是想赚点金币多学习学习资料，希望能被理解。
2.这是网上任何平台都查不到的教程，本人也研究了很久才有所收获，希望自己的成果能够得到尊重。
3.这个方法对于没有需求的人来说就是一文不值，对于有这方面需求的设计者来说，价值应该远远不止这点币。
4.如果实在需求这个技能，而又缺少金币的朋友来说，可以加我QQ，我有时间会给解答这个方法

液压小将

液压学者XYP 发表于 2025-3-19 13:25
如有不明白之处，可以联系我，QQ：2421677570

我下载了，怎么只是一个文档，什么都没有

液压学者XYP

液压小将 发表于 2025-3-20 12:15
我下载了，怎么只是一个文档，什么都没有

文档里面写的就是方法，模板需要自己根据常用的管道尺寸和折弯尺寸自行创建，过程不复杂，如有疑问加我企鹅，我详细解答
