液压接头

PANFEI

液压接头H型系列怎么区分重型和轻型？有没有哪位大神有表图资料发一下！感谢🙏

液压高圆圆

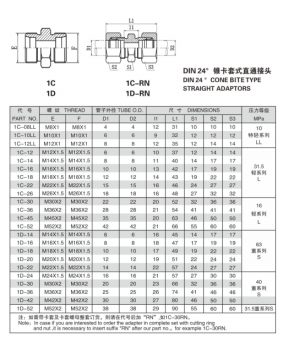

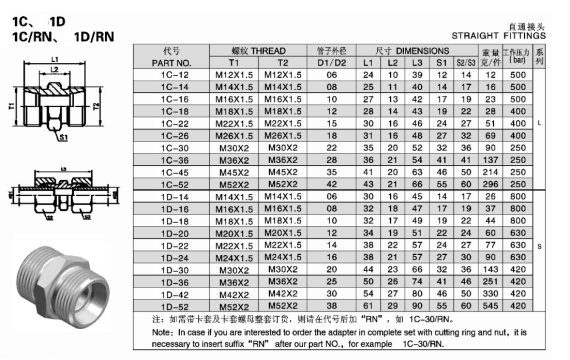

主要还是接头的厚度不同吧。这是最简单的1C(轻型)和1D（重型）接头

PANFEI

液压高圆圆 发表于 2025-3-11 10:44
主要还是接头的厚度不同吧。这是最简单的1C(轻型)和1D（重型）接头

有没有H型接头的分享一下？

kindred111

国标  304开头是轻型接头 H型头部尺寸一般多是大数字  耐压31.5兆帕以内。  305开头是重型接头  H型接头头部尺寸是小数字 。

液压高圆圆

PANFEI 发表于 2025-3-11 20:01
有没有H型接头的分享一下？

一般我们在说的H 型液压接头就是有一个 24 度的锥面且带有密封槽结构的接头，作用是通过锥面与密封槽实现与其他接头的紧密连接和可靠密封，常用于需要较高密封性能的液压管路系统中。我上面的C.D是指H型液压接头下的细分类C和D，C代表轻型，D代表重型。

PANFEI

液压高圆圆 发表于 2025-3-12 14:12
一般我们在说的H 型液压接头就是有一个 24 度的锥面且带有密封槽结构的接头，作用是通过锥面与密封槽实现 ...

42x2的H型接头，量24’锥是30，这是重型的吗？还有42的没有轻型的吗？

yilian1990

以H型直通接头为例，轻型和重型区分主要就是根据压力和管径来进行选择，同样是M14X1.5，轻型的用8mm的管子50MPa，重型的用6mm的管子80MPa

PANFEI

yilian1990 发表于 2025-3-13 17:08
以H型直通接头为例，轻型和重型区分主要就是根据压力和管径来进行选择，同样是M14X1.5，轻型的用8mm的管子5 ...

我上面说的那种就是重型了！

液压高圆圆

PANFEI 发表于 2025-3-13 11:50
42x2的H型接头，量24’锥是30，这是重型的吗？还有42的没有轻型的吗？

是的，你在说的是重型，42没有轻型的。

PANFEI

液压高圆圆 发表于 2025-3-14 14:39
是的，你在说的是重型，42没有轻型的。

…………谢谢🙏
