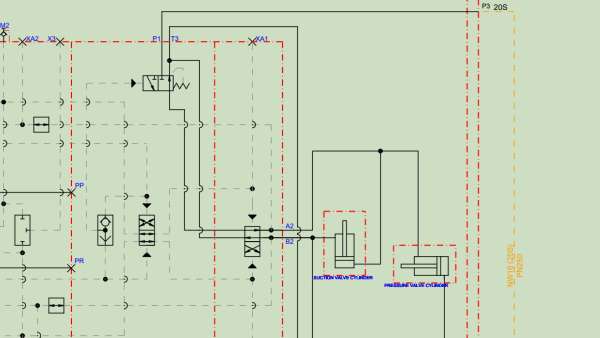

图中两个插装阀有什么区别

zhengguole

海中游

左侧插装阀是溢流阀芯，活动阀芯中间有小阻尼孔，配合溢流阀可以限制油路最高压力。
右侧插装阀是普通阀芯。

游泳的小鱼

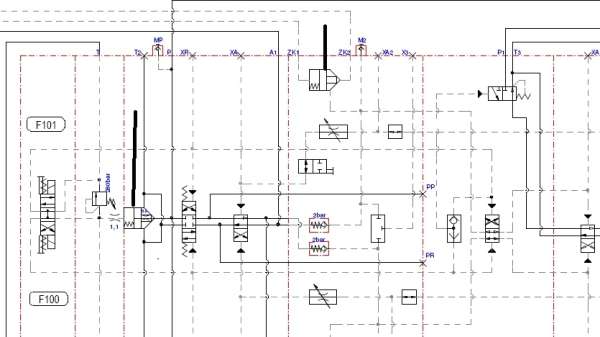

这个好像是施维英泵的原理图

longtian0114

左边控制油连接溢流阀的是压力型插装阀，常用于大流量系统中溢流、卸荷油路；另一个属于方向型插装阀，常用于油路中通断，相当于开关阀。

zhengguole

longtian0114 发表于 2025-2-20 15:24
左边控制油连接溢流阀的是压力型插装阀，常用于大流量系统中溢流、卸荷油路；另一个属于方向型插装阀，常用 ...

左边那个插装阀是不是直接就是通的，没有关闭功能

longtian0114

zhengguole 发表于 2025-2-21 08:01
左边那个插装阀是不是直接就是通的，没有关闭功能

有关闭功能的，插装阀的工作原理基本都一样，都是控制油控制开关，只不过用的功能不一样。

djj2003

herrenknecht 的注浆泵，左边是溢流阀阀芯，右边是方向阀阀芯。溢流阀阀芯压差打开，方向阀阀芯上腔油液通断打开或关闭。

游泳的小鱼

djj2003 发表于 2025-2-21 11:52
herrenknecht 的注浆泵，左边是溢流阀阀芯，右边是方向阀阀芯。溢流阀阀芯压差打开，方向阀阀芯上腔油液通 ...

我想请教一下，图上的梭阀有什么作用？

dxj0598

这个原理图好像在哪儿见过

djj2003

游泳的小鱼 发表于 2025-2-21 14:00
我想请教一下，图上的梭阀有什么作用？

控制注浆泵的吸口和出口的油缸打开和关闭，注浆泵主油缸缩回，从注浆箱吸入砂浆。负责砂浆吸入和泵出的管路油缸做响应的动作。
