请教这种旁通调速系统工作压力还能起来吗

阿飞的小蝴蝶Y

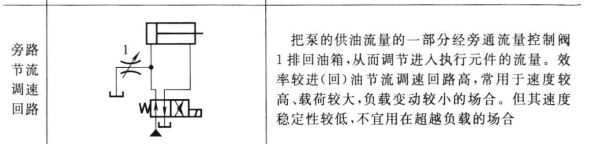

请教这种旁通调速系统工作压力还能起来吗

海中游

可以
只有耐心调整了。
可以考虑换成溢流阀，可以在保证压力情况下溢流，从而调整流量。

为什么不使用节流阀（叠加式）呢

海中游

很少使用旁通的节流阀调速

changtongli

能，旁路节流调速特性，与进口和出口节流不同，可以看看书，比较难调，变压力系统，系统压力与负载压力一致，负载压力变系统压力变

阿飞的小蝴蝶Y

海中游 发表于 2025-2-19 16:40
可以
只有耐心调整了。
可以考虑换成溢流阀，可以在保证压力情况下溢流，从而调整流量。

实际是叠加式的用的是叠加式的.
这种会不会达不到想要的转速效果,或油缸动作不了.
换成调速阀怎么样?

阿飞的小蝴蝶Y

海中游 发表于 2025-2-19 16:42
很少使用旁通的节流阀调速

请教旁通调速有什么好回路?

百万负翁

旁通调速特性太软，液压传动教材有对进油、回油、旁通调速的讲解

阿飞的小蝴蝶Y

changtongli 发表于 2025-2-19 17:00
能，旁路节流调速特性，与进口和出口节流不同，可以看看书，比较难调，变压力系统，系统压力与负载压力一致 ...

用在驱动扫刷旋转，是不是调的效果有可能会和预期转速不符，或者负载大了压力就建立不起来了，转不了了

阿飞的小蝴蝶Y

百万负翁 发表于 2025-2-20 16:42
旁通调速特性太软，液压传动教材有对进油、回油、旁通调速的讲解

就担心旁通调速达不到预期效果，或者压力起不来驱动不了负载
这地方换成调速阀怎么样

百万负翁

阿飞的小蝴蝶Y 发表于 2025-2-22 08:55
就担心旁通调速达不到预期效果，或者压力起不来驱动不了负载
这地方换成调速阀怎么样 ...

建议使用三通调速阀比较好，比节流阀节能多了
