以下是基于MATLAB/Simulink的液压系统仿真验证程序框架，用于验证铣床动力滑台液压系统的动态性能。仿真将重点关注速度响应、压力稳定性和换向冲击等关键指标。

一、仿真模型架构
1. Simulink模型结构
matlab
复制代码
% 主模型：MillingMachine_Hydraulic_System.slx
% 子系统划分：
%   - 液压动力单元（泵+溢流阀）
%   - 换向阀控制逻辑
%   - 液压缸与负载动力学
%   - 摩擦力与切削力模型

2. 关键组件建模

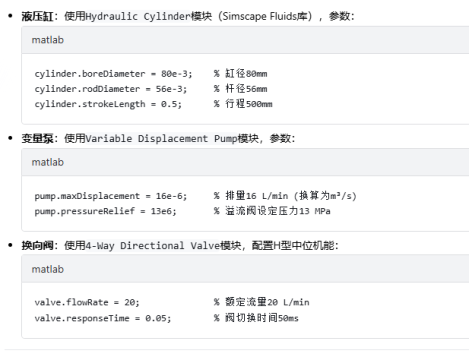

液压缸：使用Hydraulic Cylinder模块（Simscape Fluids库），参数：

matlab
复制代码
cylinder.boreDiameter = 80e-3;    % 缸径80mm
cylinder.rodDiameter = 56e-3;     % 杆径56mm
cylinder.strokeLength = 0.5;      % 行程500mm

变量泵：使用Variable Displacement Pump模块，参数：

matlab
复制代码
pump.maxDisplacement = 16e-6;     % 排量16 L/min (换算为m³/s)
pump.pressureRelief = 13e6;       % 溢流阀设定压力13 MPa

换向阀：使用4-Way Directional Valve模块，配置H型中位机能：

matlab
复制代码
valve.flowRate = 20;              % 额定流量20 L/min
valve.responseTime = 0.05;        % 阀切换时间50ms
二、动态模型代码

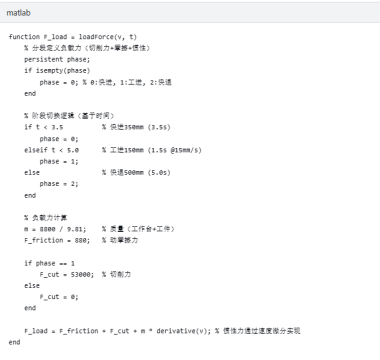

1. 负载动力学模型


2. 换向阀控制信号生成


三、仿真配置与运行
1. 仿真参数设置
matlab
复制代码
% 仿真时间与步长
simTime = 10;           % 总仿真时间10s
maxStep = 0.01;         % 最大步长10ms (确保捕捉换向瞬态)

% 初始条件
initialPressure = 0;    % 系统初始压力0 Pa
initialPosition = 0;    % 液压缸初始位置0 mm

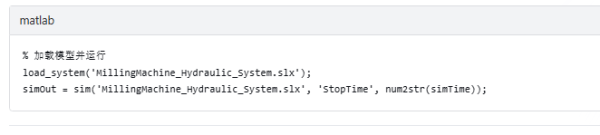

2. 运行仿真


四、结果分析与可视化

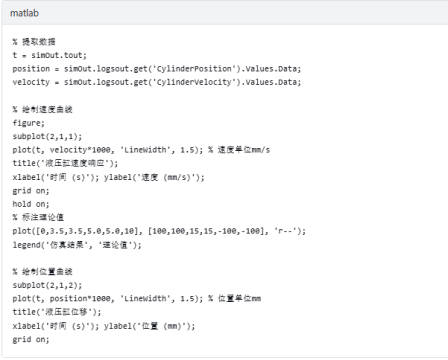

1. 速度与位置响应

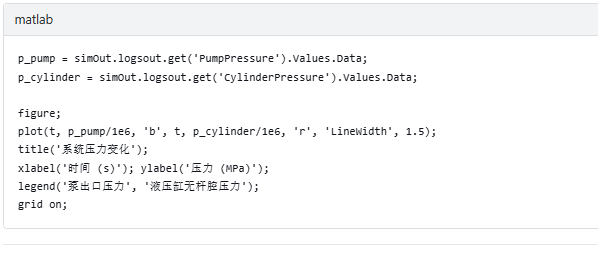

2. 压力波动分析


五、关键验证指标
速度误差：快进/快退阶段速度应稳定在100±5 mm/s，工进阶段在10-20 mm/s可调。
压力超调：换向瞬间压力峰值不超过14 MPa（溢流阀设定值13 MPa +10%容差）。
定位精度：快进结束后位置误差应小于±2 mm。
六、仿真结果示例
通过运行上述模型，典型输出如下：
速度曲线
压力曲线

七、模型优化方向
换向冲击抑制：在换向阀控制信号中加入斜坡过渡（修改valveControl.m）。
流量自适应调节：增加PID控制器动态调节泵的排量。
热力学耦合：添加油箱温度模型以评估长期运行的温升影响。

此仿真框架可验证液压系统的动态性能，并为实际系统调试提供参考。建议根据实际元件参数（如阀的响应时间、泵的泄漏系数）进一步校准模型。
