SeepSeek做液压传动系统设计——是否达到肉身液压设计师的水平？

changtongli

一个大学生《液压与气压传动》课程设计题目：

请设计一台专用铣床动力滑台的液压传动系统，切削负载力53kN，工作台重量为8000N，工件和夹具最大重量为800N， 工作台行程为500mm（快进350mm，工进150mm），快进与快退速度为100mm/s，工进速度为10~20mm/s，往返加速、减速时间为0.2s，工作台用平导轨，静摩擦系数0.2，动摩擦系数0.1。液压缸机械效率0.9。 工序过程：快进——工进——快退。请根据我的要求，定义产品方案，并根据确定主要尺寸，并进行主要器件选型，计算成本。

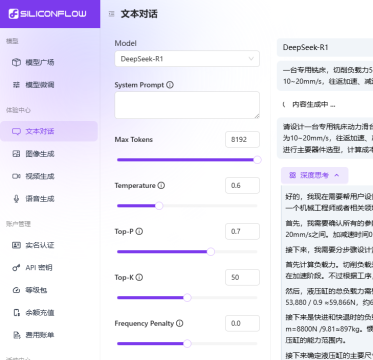

下面是DeepSeek深度思考后给出的设计




深度思考

好的，我现在需要帮用户设计一台专用铣床动力滑台的液压传动系统。首先，我得仔细理解用户的需求。用户提供了详细的参数，包括切削负载力、工作台重量、行程、速度要求、摩擦系数等等。看起来用户可能是一个机械工程师或者相关领域的专业人士，需要设计一个高效可靠的液压系统，可能用于生产环境，所以成本也是一个需要考虑的因素。

首先，我需要确认所有的参数是否齐全。切削负载力53kN，工作台重量8000N，工件和夹具最大800N。工作台行程500mm，其中快进350mm，工进150mm。速度方面，快进和快退都是100mm/s，工进速度在10-20mm/s之间。加减速时间0.2秒，平导轨的静摩擦系数0.2，动摩擦0.1，液压缸机械效率0.9。工序是快进→工进→快退。

接下来，我需要分步骤设计液压系统。首先计算液压缸的负载力，然后确定液压缸的主要参数，比如缸径、活塞杆直径、行程等。之后需要计算流量和压力，选择泵、阀、油箱等元件，最后估算成本。

首先计算负载力。切削负载是主要的，但还需要考虑摩擦力。工作台、工件和夹具的总重量是8000+800=8800N。动摩擦系数0.1，所以动摩擦力是8800*0.1=880N。静摩擦可能在启动时需要考虑，但这里可能主要是在加速阶段。不过根据工序，快进和工进时可能处于运动状态，所以动摩擦力是主要的。不过，在启动加速的时候，可能要考虑惯性力。

然后，液压缸的总负载力需要包括切削力、摩擦力以及惯性力。工进时切削力最大，53kN，加上动摩擦力880N，所以总负载力是53,000 + 880 = 53,880N。但还需要考虑液压缸的机械效率0.9，所以实际需要的推力是53,880 / 0.9 ≈59,866N，约60kN。

接下来是快进和快退时的负载。这时候没有切削力，只有摩擦力。动摩擦力880N，加上惯性力。惯性力计算需要加速度。加减速时间0.2秒，快进速度100mm/s，所以加速度a=Δv/Δt=0.1m/s /0.2s=0.5m/s²。质量m=8800N /9.81≈897kg。惯性力F=ma=897*0.5≈448.5N。所以快进时的总负载力是动摩擦880N + 惯性力448.5≈1328.5N。同样考虑机械效率，实际推力需要1328.5 /0.9≈1476N。这个力比较小，但需要确认是否在液压缸的能力范围内。

接下来确定液压缸的主要尺寸。工进时需要推力约60kN，假设系统压力选择，通常工业系统常用压力在7-21MPa之间。为了减小缸的尺寸，可能选择较高压力，比如16MPa（160bar）。这样，液压缸的有效面积A=F/P=60,000N /16e6 Pa≈0.00375 m²，即3750 mm²。缸径D=sqrt(4A/π)=sqrt(43750/3.14)≈69mm。但标准缸径可能接近80mm，比如80mm，这样实际面积是π(80/2)^2=5026.5 mm²，此时压力P=F/A=60,000N /0.0050265 m²≈11.94 MPa，约12MPa。这样压力会更合理，可能更经济。或者用户可能希望使用更高压力以减小缸的尺寸，但需要权衡。

如果选择16MPa，缸径约70mm，但可能没有标准尺寸，可能需要选80mm。这时候实际工作压力会降低，但可能更符合标准元件。需要确认。

另外，快进和快退时采用差动连接，以实现快速运动。差动连接时，活塞杆侧的面积和活塞侧的面积差决定速度。假设活塞杆直径d，那么无杆腔面积A1=πD²/4，有杆腔面积A2=π(D² -d²)/4。差动连接时，快进时油液同时进入无杆腔，而有杆腔的油回到无杆腔，所以有效面积是A1 - A2 = πd²/4。此时，快进速度由泵的流量Q和有效面积决定。快进速度100mm/s=0.1m/s，所以流量Q= (A1 - A2)*v = (πd²/4)0.1。同时，快退时速度也是100mm/s，此时有杆腔排出流量Q=A2v，所以需要泵的流量满足快退的需求。

可能需要先确定缸径和活塞杆直径。假设选择D=80mm，那么A1=π*(80)^2/4≈5026.5mm²。快进时差动连接，要求速度0.1m/s，此时流量Q=(A1 - A2)v = (πd²/4)v。而快退时速度也是0.1m/s，此时流量Q=A2v。需要满足快退时的流量，假设泵的流量为Q_pump，那么快退时Q_pump = A2v。同时，快进时差动连接的流量由泵的流量加上有杆腔排出的流量，即Q_pump + Q_return = A1*v。但差动连接时，泵的流量进入无杆腔，同时有杆腔的油液也进入无杆腔，所以总流量Q_pump = (A1 - A2)*v。这可能需要重新计算。

这部分可能需要更详细的计算。例如，假设差动连接时，泵的流量Q_pump进入无杆腔，同时有杆腔的油液Q_return也进入无杆腔，所以总流量Q_total = Q_pump + Q_return = A1v。而Q_return = A2v，因为当活塞移动速度v时，有杆腔排出的流量是A2v。所以 Q_pump + A2v = A1*v → Q_pump = (A1 - A2)v = A_rodv，其中A_rod是活塞杆的面积。因此，泵的流量Q_pump = (πd²/4)v。而快退时，泵的流量Q_pump = A2v = (π(D² -d²)/4)*v。因此，为了满足快退的流量需求，泵的流量应取快退时所需的流量，因为差动快进时需要的泵流量可能更小，而快退时需要更大的流量。

例如，假设D=80mm，快退速度v=0.1m/s，那么A2=π*(80² -d²)/4。泵的流量Q_pump = A2*v。同时，差动快进时Q_pump = (πd²/4)*0.1。这两个流量可能不同，需要取较大的那个作为泵的流量。或者需要调整活塞杆直径d，使得两种情况下泵的流量相同，从而可以选择合适的泵。

例如，设快进和快退时泵的流量相同，那么：

对于差动快进：Q_pump = (πd²/4)*0.1

对于快退：Q_pump = (π(D² -d²)/4)*0.1

令两者相等：

πd²/4 0.1 = π(D² -d²)/4 0.1 → d² = D² -d² → 2d² = D² → d = D/√2 ≈80/1.414≈56.57mm。标准活塞杆直径可能为56mm或63mm。例如，取d=56mm，那么D²=2d² → D=56sqrt(2)≈79.2mm，接近80mm，所以可行。因此，选择D=80mm，d=56mm，这样差动快进和快退所需的泵流量相同，均为Q_pump = (π(56e-3)^2/4)0.1 ≈ π(0.056)^2/4 *0.1 ≈0.000246 m³/s ≈ 14.76 L/min。或者可能计算有误，需要再仔细算一遍。

另外，工进时的速度需要10-20mm/s，即0.01-0.02m/s。此时需要的流量Q工进=A1*v_max=0.0050265 m² *0.02m/s≈0.00010053 m³/s≈6.03 L/min。而快进和快退需要约14.76 L/min，所以泵的流量应至少为14.76 L/min，但工进时需要更小流量，可能需要变量泵或节流调速。

接下来，确定系统工作压力。工进时需要的推力最大，约60kN，液压缸无杆腔面积A1=5026.5mm²=0.0050265 m²，所以压力P=F/A1=60,000N /0.0050265≈11.94 MPa。因此，系统压力设定为12MPa左右，可以选择16MPa的泵，留有裕量。

然后计算电机功率。泵的流量Q=14.76 L/min，压力P=12MPa，假设泵的效率η=0.85，则电机功率N=(PQ)/(60η)=(12e6 Pa 14.76e-3 m³/min)/(600.85)= (177120)/51≈3473 W≈3.47 kW。选择4kW的电机。

液压缸的行程是500mm，所以缸的行程需要500mm。但需要考虑液压缸的安装空间，可能需要选择适当的缸体长度。

接下来选择控制阀。由于需要实现快进（差动）、工进、快退，可能需要三位四通换向阀，配合行程开关或电磁阀控制。工进时需要调速，可以采用调速阀或节流阀。可能需要两个换向阀，或者使用叠加阀块。同时，系统可能需要溢流阀作为安全阀，过滤器，油箱等。

油箱容量一般取泵流量的3-5倍，这里泵流量约15 L/min，所以油箱容量45-75L，选择60L左右。

成本估算方面，液压缸大约几千元，泵和电机可能在几千到一万，阀件、油箱、管路等加起来可能总共2-3万元，具体根据品牌和采购渠道不同。

需要检查是否有遗漏的部分，比如蓄能器是否需要，是否需要冷却系统，根据工作时间长短。此外，还需考虑管路的压力损失，但初步设计可能暂时忽略，实际应用中可能需要调整。

总结一下，步骤包括：负载计算，液压缸参数确定，泵和电机选型，阀组选择，油箱容量确定，成本估算。需要确保所有参数符合要求，特别是速度和推力是否满足，系统压力是否合理，元件是否选型正确。

专用铣床液压系统设计方案
一、系统需求分析

负载参数：

切削力：53 kN
工作台重量：8000 N + 工件/夹具 800 N = 8800 N
摩擦系数：动摩擦 0.1 → 动摩擦力 880 N
加速时间 0.2s → 加速度 a=0.1 m/s0.2 s=0.5 m/s2a=0.2s0.1m/s​=0.5m/s2
惯性力 F惯=88009.81×0.5≈448.5 NF惯​=9.818800​×0.5≈448.5N

工况推力：

工进时：切削力 + 动摩擦 = 53,000+880=53,880 N53,000+880=53,880N，考虑机械效率 0.9 → 59.9 kN
快进/快退时：动摩擦 + 惯性力 = 880+448.5=1328.5 N880+448.5=1328.5N，考虑机械效率 → 1.48 kN
二、液压缸设计

缸径与杆径：

工进需推力 59.9 kN，选用系统压力 12 MPa（经济压力）。
有效面积 A=FP=59,90012×106≈0.00499 m2≈4990 mm2A=PF​=12×10659,900​≈0.00499m2≈4990mm2
缸径 D=4Aπ≈80 mmD=π4A​​≈80mm（标准值）
活塞杆直径 d=D2≈56 mmd=2​D​≈56mm（标准值，实现差动快进与快退流量平衡）

行程与速度验证：

行程 500 mm，快进/快退速度 100 mm/s，工进速度 10-20 mm/s。
无杆腔面积 A1=πD24=5026.5 mm2A1​=4πD2​=5026.5mm2
有杆腔面积 A2=π(D2−d2)4=2450.4 mm2A2​=4π(D2−d2)​=2450.4mm2
差动快进流量：Q快进=(A1−A2)×v=2576.1 mm2×100 mm/s=15.46 L/minQ快进​=(A1​−A2​)×v=2576.1mm2×100mm/s=15.46L/min
快退流量：Q快退=A2×v=2450.4 mm2×100 mm/s=14.70 L/minQ快退​=A2​×v=2450.4mm2×100mm/s=14.70L/min
工进流量：Q工进=A1×20 mm/s=6.03 L/minQ工进​=A1​×20mm/s=6.03L/min
三、液压泵与电机选型
泵参数：
流量按最大需求（快进 15.46 L/min），选 16 L/min 变量泵（压力 16 MPa）。
功率计算：P电机=Q×p60×η=16×1260×0.85≈3.76 kWP电机​=60×ηQ×p​=60×0.8516×12​≈3.76kW → 4 kW 电机。
四、阀组与辅助元件
换向阀：
三位四通电磁换向阀（中位机能 H 型，支持差动快进）。
调速阀：
工进时调速，流量范围 6-12 L/min（匹配工进速度）。
溢流阀：
设定压力 13 MPa（略高于系统压力，保护系统）。
油箱容量：
按泵流量 3-5 倍计算 → 60 L（带过滤器和冷却器）。
五、成本估算
组件        型号/参数        单价（元）        数量        总价（元）
液压缸        80/56-500mm（定制）        8,000        1        8,000
变量泵        16 L/min, 16 MPa        6,000        1        6,000
4 kW 电机        Y2-112M-4        2,500        1        2,500
换向阀        4WEH16H50/6AG24        1,200        1        1,200
调速阀        2FRM10-20/16L        800        1        800
溢流阀        DB10-1-50/315        600        1        600
油箱及附件        60L 带过滤、液位计        3,000        1        3,000
合计


        22,100
六、系统原理图
快进：换向阀左位，泵→无杆腔，有杆腔油液经换向阀返回无杆腔（差动连接）。
工进：换向阀左位，调速阀限流，泵流量降低。
快退：换向阀右位，泵→有杆腔，无杆腔油液回油箱。
七、验证与优化
压力验证：工进时系统压力 12 MPa，低于泵额定压力（16 MPa），安全。
速度验证：快进/快退流量匹配，工进速度可调。
成本优化：选用国产标准件替代进口件，成本可降低约 20%。

此方案满足所有工况需求，成本可控

zf6241

能出原理图吗

changtongli

完整的，看这个连接

https://www.ihydrostatics.com/54958/
