关于顺序阀在液压系统的作用

LMY6750274

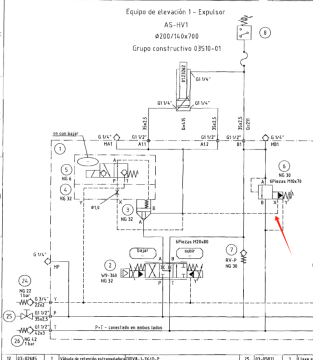

我们线上有一台设备，图纸上阀6是顺序阀，能不能请大师讲解一下此阀在这液压系统中的作用？

钨金

控制回油

tanxiany

这个回路好像是个快进回路，X是溢流阀6的控制口，阀6控制油缸有杆腔在伸出和缩回两种工作状态下的设定压力。

1648183658

X口压力超过设定，便开始溢流同时停止油缸再生

cyxz

左端是个电磁单向阀，得电油缸可以缩回，不得电就是单向阀，可以锁定油缸

cyxz

油缸伸出时是差动状态，为的是加快速度；当压力达到顺序阀的设定压力时，顺序阀就打开，增大油缸推力

czq3314

确定是顺序阀？感觉更像是溢流阀

1978424165

cyxz 发表于 2025-2-14 05:59
油缸伸出时是差动状态，为的是加快速度；当压力达到顺序阀的设定压力时，顺序阀就打开，增大油缸推力 ...

对的，超过压力值，小腔油液从顺序阀回油箱了，不进大腔，速度就降下来了，推力也会增大

cyxz

油缸伸出时是差动状态，为的是加快速度；当压力达到顺序阀的设定压力时，顺序阀就打开，增大油缸推力

13708912304

由于三位四通换向阀中位是Y技能，所以左面的插装开关阀可以在不工作时锁住负载，防止油缸掉落，同时油缸伸出时，有杆腔只能通过顺序阀回油，控制背压，油缸运行更平稳，当油缸缩回时顺序阀限制了有杆腔的压力，此时基本靠重力下落，X口控制压力很低，因此有杆腔的进油压力也不高。
