比例溢流阀达不到压力及反复降为0

czyzhao · 发表于 2024-12-20 08:33:09

各位大神，请教两个比例溢流阀的问题。
1.现场的比例溢流阀总是达不到设定压力，设定10MPa，好的时候能到9.4MPa，不好的时候只有7.3MPa。
2.之前调试好的比例溢流阀，设定10MPa，后续再调的时候压力上升至8MPa后直接降为0，然后再升至8MPa，再降为0。就这样反复升压降压。
请帮忙分析一下原因。谢谢

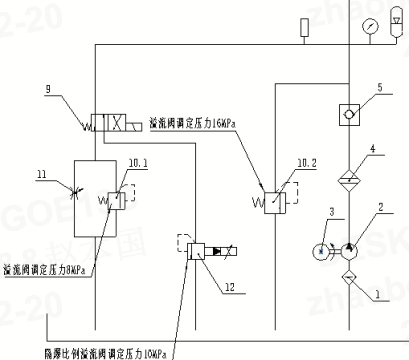

屏幕截图 2024-12-20 082638.png

czyzhao · 发表于 2024-12-20 08:35:39

问题2中更换了其他回路里好的放大板还是不行，换下来的放大板在控制其他比例溢流阀就没有问题。

海中游 · 发表于 2024-12-20 16:32:58

比例阀的线路是否检查过，排除接触不良、受到干扰（强电、无线）等

czyzhao · 发表于 2024-12-20 16:58:33

海中游发表于 2024-12-20 16:32
比例阀的线路是否检查过，排除接触不良、受到干扰（强电、无线）等

线路排查过了，接头重新压的，没有干扰。上午调试的时候还是好的，下午就不好了。请问造成这种现象还有其他原因吗？谢谢

cyxz · 发表于 2024-12-20 22:25:20

查一下10.1、10.2，11应该彻底关掉

a8154633 · 发表于 2024-12-21 08:50:15

你这个估计是放大版问题，动作的时候看看电源稳不稳定，一边试一边万用表测呗

zkzcmy · 发表于 2024-12-21 09:22:28

序号9电磁换向阀有问题，关不严或者泄露

1648183658 · 发表于 2024-12-22 02:05:22

用万用表测量放大器输出电流，看看是不是不稳定

y笨小孩 · 发表于 2024-12-23 08:20:36

把这个比例溢流阀放到一个简单的加压系统里单独测先排查比例溢流阀是否有问题大概率是你原系统有地方泄漏所以压力上不去

烤肉拌饭1988 · 发表于 2024-12-23 09:25:16

楼主，请问您的问题找到原因了吗？我们也遇到了类似问题，目前还没有找到原因
