关于叠加式双向节流阀

PANFEI · 发表于 2024-12-16 21:01:27

是不是不管什么厂家的节流阀，叠加装的时候只要看名牌是正的，就是回油节流。铭牌是反的就是进油节流。请问这样理解正确吗？

709366750 · 发表于 2024-12-17 08:33:25

叠加阀符号，先看字母如“P\T\A\B”,字母在下，进油是从上到下，回油是从下到上。但愿对你有帮助。

xiaobai · 发表于 2024-12-17 09:19:18

看铭牌是不准的，有时候厂家的铭牌是翻过来订的。

城防官 · 发表于 2024-12-17 13:22:26

要看调节螺丝位置与底板的间距的

linan0218 · 发表于 2024-12-19 14:47:37

看控制油

zzfjct · 发表于 2025-1-23 19:43:31

本帖最后由海中游于 2025-1-24 07:41 编辑

6通径叠加式双向节流阀长度方向是不能对调安装的（一边的安装螺丝孔距是31mm另一边的孔距是32.5mm）。
阀下的薄垫板只有三个孔，P/T方向只有一个孔，此孔与P孔通是进油节流；薄垫板翻个面安装时此孔与T孔通是回油节流，看铭牌方向是不可靠的。

补充内容 (2025-1-24 13:49):
40mm和41.5mm

MU0668 · 发表于 2025-2-10 18:01:04

第一种方法，将节流阀螺杆拧紧，用高压气枪吹阀孔的两端，根据通气判断单向阀，简单不用记忆；

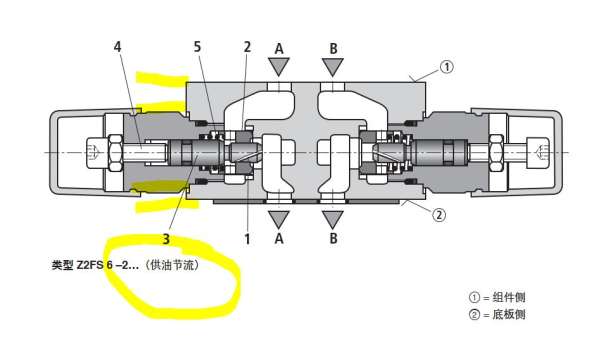

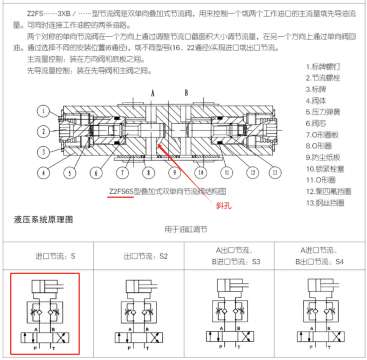

第二种找不同，也就是斜孔，见样本；
