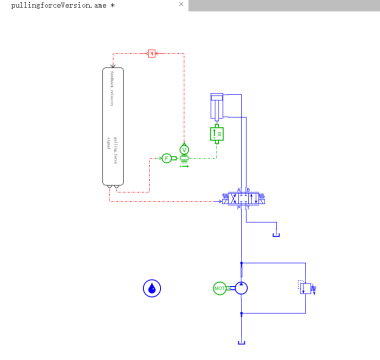

我搭建的液压系统如图所示,和simulink进行联合仿真。Simulink提供三位四通换向阀的控制电信号,以及单杆液压缸收回的阻力值(是一个和变化的值),AMESim通过速度传感器元件反馈单杆液压缸收回时的拔起的速度。
现在的问题是无法直接让速度传感器直接连单杆液压缸的活塞杆的下端,不然会报错;
而在他们之间加一个质量块就没有问题了。
我想问有没有什么其他方法可以让速度传感器和液压缸在AMEsim软件里面可以直接相连的方法?
直接解决方法的高手请不吝赐教!
非常感谢!
抱拳 |
|
