a4VSO配流盘卸荷槽

会摸鱼的打工人

a4vso柱塞泵为开式液压系统用泵，配流盘上开有配流窗(也称腰型槽)，从图中可以看出，开式液压系统用泵只在高压侧有加强筋，低压侧配流窗完全贯穿。考虑到配流盘作用类似于轴承，对缸体起支承作用，配流盘必须有足够的强度和刚度，以防止在高压高温下出现过大的变形。开式液压系统用泵低压侧配流窗所承受压力很低，此时，强度和刚度不会出现问题，并且开式系统用泵通常不设补油泵，所以如何减小吸油阻力，降低气蚀成为主要目的，这就要求吸油流道尽可能通畅。分别为左旋泵和右旋泵配流盘。关于配油盘旋向的辨识方法如下：沿着三角槽尖向相邻配流窗旋转方向即为配流盘旋向：对于没有三角槽而设有阻尼孔的配流盘，沿着阻尼孔向临近配流窗旋转方向即为配流盘旋向；有些泵配流窗两侧都有三角槽，此时以尺寸较大的三角槽为准，沿着尺寸较大的三角槽尖向相邻配流窗旋转方向即为配流盘旋向。

泛舟

讨教：该泵为右旋泵吗？谢谢！

追求小丸子

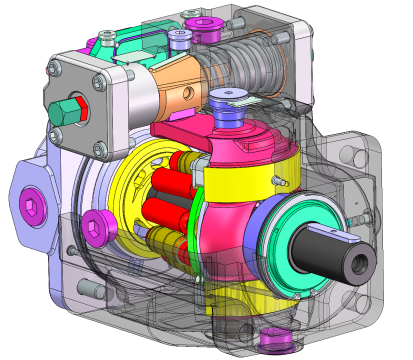

我想问一下此泵类似照片的，内部三维图有吗？
