这个减压阀原理看不懂

[复制链接]
  • 打卡等级:以坛为家
  • 打卡总天数:880
  • 打卡总奖励:1323
发表于 2024-5-7 10:25:39 | 显示全部楼层 |阅读模式

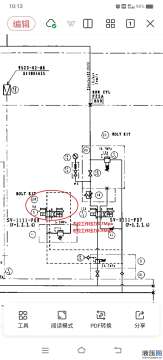

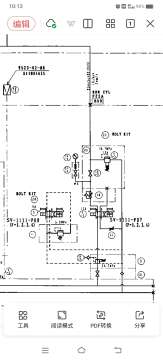

圈3油研的叠加减压阀,型号是MRP-03-H,这是轧机的支撑辊平衡回路,回路什么时候压力14.7,什么时候压力5.9Mpa,这个图减压阀这块画的不明白,请大家分析下高低压原理
  • 打卡等级:以坛为家
  • 打卡总天数:823
  • 打卡总奖励:1531
发表于 2024-5-7 11:42:58 来自手机 | 显示全部楼层
5号2b2换向后5.9
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:880
  • 打卡总奖励:1323
 楼主| 发表于 2024-5-7 15:19:45 | 显示全部楼层

谢谢回复,我把串并联混了。这个类似于溢流阀的远控。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:880
  • 打卡总奖励:1323
 楼主| 发表于 2024-5-7 16:41:50 来自手机 | 显示全部楼层

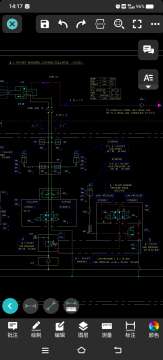

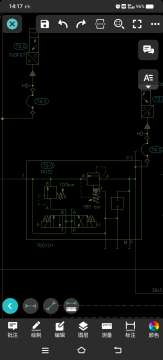

这个回路和图2类似,我理解成图1了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2024-5-7 18:18:38 | 显示全部楼层
红圈内的电磁阀  左位工作压力14.7Mpa,右位工作压力5.9Mpa

点评

对的  发表于 2024-5-11 12:32
回复

使用道具 举报
