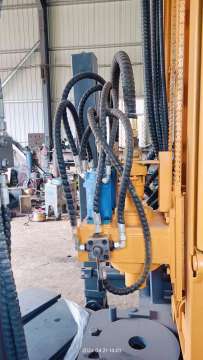

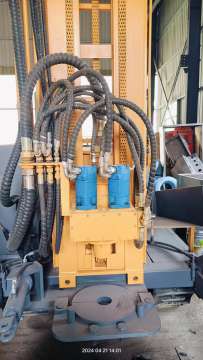

大佬们，这个是什么控制回路

muyu666

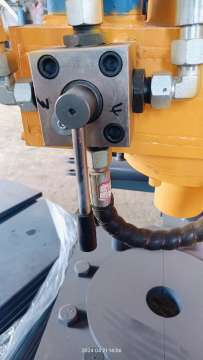

阀是控制高低速的，是串并联回路吗，谁能帮忙绘制个液压原理图看一下啊。

海中游

手动控制阀，看样子很少用。
搞个电磁阀更方便，也安全。

pczsw

在液压回路中，要实现高低速控制，是用到串并联回路的

我给你说一下液压原理图文本描述：
压力源：一个液压泵，提供稳定的液压动力。
控制阀：
换向阀：用于改变液压缸的运动方向。
调速阀：用于控制液压缸的运动速度。
执行器：一个液压缸。
油箱：用于存储和回收液压油的容器。

回路描述：
1、压力源通过管道连接到换向阀的入口。
2、换向阀的出口通过管道连接到调速阀的入口。
3、调速阀的出口通过管道连接到液压缸的无杆腔。
4、液压缸的有杆腔通过管道连接到油箱。
5、通过操作换向阀和调速阀，可以控制液压缸的运动方向和速度。

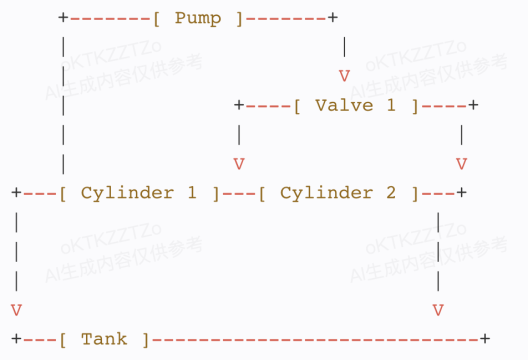

要使用串并联回路来控制液压缸的速度，通过组合使用方向控制阀（如换向阀）和流量控制阀（如调速阀）来实现。下面是一个简单的液压原理图，展示了如何使用串并联回路来控制液压缸的速度：


我们有两个液压缸（Cylinder 1 和 Cylinder 2），它们可以通过阀门（Valve 1）进行串并联切换。Pump 表示液压泵，它为系统提供压力油；Tank 表示油箱，用于回收和储存用过的油。

串联回路控制速度：

当 Valve 1 切换到串联模式时，油液通过 Pump 经过 Valve 1，依次进入 Cylinder 1 和 Cylinder 2，最后回到 Tank。在每个液压缸前，可以安装一个调速阀（图中未画出）来控制进入液压缸的油液流量，从而控制液压缸的运动速度。

并联回路控制速度：
当 Valve 1 切换到并联模式时，油液通过 Pump 经过 Valve 1 分成两路，一路进入 Cylinder 1，另一路进入 Cylinder 2。每个液压缸前同样可以安装调速阀来控制各自的速度。由于两液压缸是并联工作，它们的运动速度可以独立控制，也可以设置为相同速度。
在液压原理图中，阀门、液压缸和调速阀等元件通常使用特定的图形符号表示。例如，换向阀通常表示为带有箭头的方块，液压缸表示为带有活塞的圆筒，调速阀则表示为带有调整旋钮的管道符号。

请注意，这个我弄的一个基本的框架，实际的液压系统设计会更为复杂，需要考虑更多因素，如系统的压力需求、流量需求、控制精度、安全性等。在实际应用中，还需要根据具体的应用场景和要求进行详细的设计计算和元件选型。具体咨询给你设计油缸的工程师哦，仅供参考

dirina

什么回路？没有透视眼还真看不出来啊

pczsw

给你发了液压原理图，好像没发出去
