关于平衡阀油缸侧压力大于阀侧压力
[复制链接]
tangwuhun
tangwuhun
当前离线
积分
473
注册时间
2014-4-15
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:即来则安
打卡总天数:250
打卡总奖励:389
发表于 2024-3-14 13:15:40
|
显示全部楼层
|
阅读模式

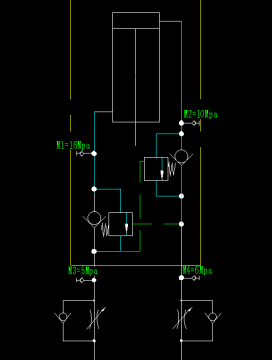

如图所示,
油缸
侧M2的压力测得10mpa,m4处的压力为6mpa,M1压力16mpa.m3压力5mpa,油缸是伸出状态,请问为何M2处压力会较M4处高?
回复
使用道具
举报
提升卡
置顶卡
变色卡
yehuai2012
yehuai2012
当前离线
积分
248
注册时间
2012-8-31
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:115
打卡总奖励:201
发表于 2024-3-17 11:19:41
|
显示全部楼层
这个是运行还是停止过程?停止过程可是是锁油了
回复
使用道具
举报
海中游
海中游
当前离线
积分
859
注册时间
2011-8-11
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:常驻居民
打卡总天数:518
打卡总奖励:879
发表于 2024-3-18 13:16:36
|
显示全部楼层
刚处于静止状态,M2 10MPa,M4 6MPa是可能的,M2处由于M1处平衡阀憋压造成的。
工程人员把单位写法搞清楚 M:100 0000,m:1/1000
压力单位:
MPa为兆帕;bar为巴;Kg.f/cm²俗称公斤(千克力每平方厘米);KPa为千帕
巴与公斤一样大小
回复
使用道具
举报
ztc1026
ztc1026
当前离线
积分
330
注册时间
2023-4-3
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:即来则安
打卡总天数:296
打卡总奖励:388
发表于 2024-3-21 13:43:18
|
显示全部楼层
因为M2处压力是该处顺序阀的调定压力 也就是在油缸向无杆腔运行时M3处的压力,停止运行后,油缸持续保压的状态。
回复
使用道具
举报
zzfjct
zzfjct
当前离线
积分
1330
注册时间
2013-7-28
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:初来乍到
打卡总天数:58
打卡总奖励:150
发表于 2024-3-21 14:52:42
|
显示全部楼层
图示压力发生在伸出过程中还是伸出停止瞬间?
没有画出的换向阀中位机能是什么?中位时泵源是否卸载?
回复
使用道具
举报
tangwuhun
tangwuhun
当前离线
积分
473
注册时间
2014-4-15
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:即来则安
打卡总天数:250
打卡总奖励:389
楼主
|
发表于 2024-3-22 08:53:44
|
显示全部楼层
运行过程中的参数
回复
使用道具
举报
1233211
1233211
当前离线
积分
6
注册时间
2024-3-25
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:无名新人
打卡总天数:1
打卡总奖励:1
发表于 2024-3-25 18:17:54
|
显示全部楼层
图示压力发生在伸出过程中还是伸出停止瞬间?
