请教吊车回转液压回路

wmxhit

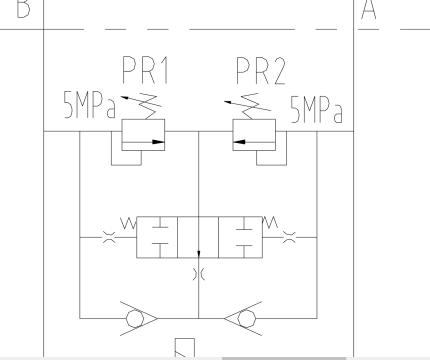

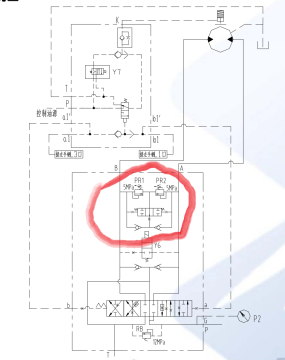

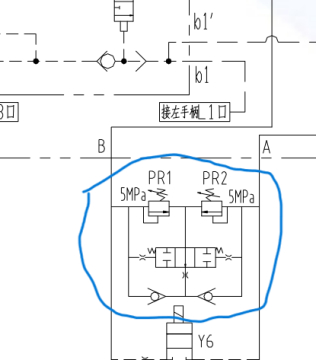

请教一下，图中是中联25吨吊车的回转液压图。彩笔所画部分是怎么工作的啊？

tanxiany

这部分应该是停车制动阀，当回转动作停止时吊车台上的惯性带动马达继续转动，此时马达就变成泵了，将泵出的油通过这组制动阀给马达施加背压，实现降速的作用。

德玛西亚小飞飞

缓冲阀，刹车后惯性将出油憋压5MPA，打开顺序阀，补到对侧油路。对侧油路或者本侧压力达到换向时，点动停止。

wmxhit

tanxiany 发表于 2024-3-7 08:29
这部分应该是停车制动阀，当回转动作停止时吊车台上的惯性带动马达继续转动，此时马达就变成泵了，将泵出的 ...

谢谢，你讲的有道理，我现在就是不明白它具体是怎么工作的。

wmxhit

德玛西亚小飞飞 发表于 2024-3-7 08:57
缓冲阀，刹车后惯性将出油憋压5MPA，打开顺序阀，补到对侧油路。对侧油路或者本侧压力达到换向时，点动停止 ...

谢谢，您的意思是，压力高于5兆帕小于换向阀的换向压力时有缓冲作用吗？压力高于换向压力时怎么缓冲啊？谢谢指教

亿美博

wmxhit 发表于 2024-3-7 23:17
谢谢，您的意思是，压力高于5兆帕小于换向阀的换向压力时有缓冲作用吗？压力高于换向压力时怎么缓冲啊？ ...

5MPa能耗制动的同时，将流量通过单向阀补到马达另外一腔再生防吸空。
