怎么判断图纸上那四个单向阀对应的位置？

小小明同学 · 发表于 2024-2-29 23:08:55

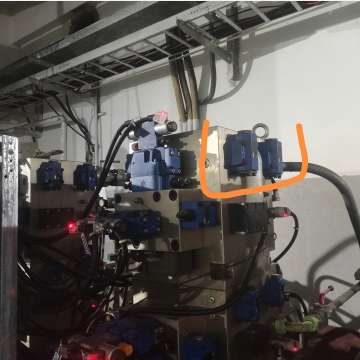

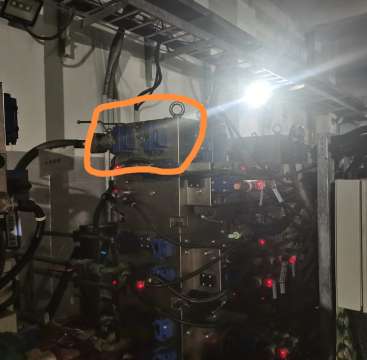

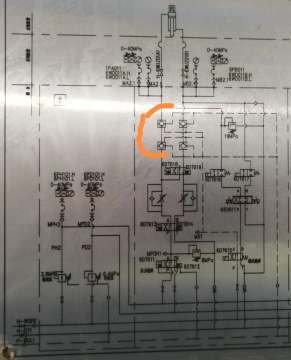

这台设备单向阀出现泄露引起故障，时间紧来不及判断具体那个有问题只能都换掉，图纸和阀体上都没有对应的编号，怎么样判断哪一个单向阀对应图纸上的位置？

fsdongxu · 发表于 2024-3-2 09:24:55

从油管这边找过去

海中游 · 发表于 2024-3-2 10:23:52

如果图纸没有编号，现场实物没有标签，那就不好判断准确。
靠近阀台出油管的2个，应该是图纸上面那2个。接大腔（无杆腔）油管侧的应该是图纸左上的液控单向阀

那就用1个新的，逐一拆卸更换，换上一次看一下效果

回复需要审核，很难及时讨论。

1648183658 · 发表于 2024-3-2 14:20:26

只能在下一次故障的时候，通过拆卸单向阀相通的电液阀来判断，随便做标记

dirina · 发表于 2024-3-4 13:18:17

还有个办法，找厂家要阀块装配图

ztc1026 · 发表于 2024-3-22 09:37:20

顺着油管找一下分清楚液压缸前后腔，二选一了如果有备件就观察一下备件的先导活塞的方向，根据外观就能判断出来了，拆下来确认之后别忘记在阀块上做个标记免得以后又忘记了

奈非天 · 发表于 2024-4-18 06:49:21

顺管道找标签，以图纸上前后对应的阀找，应该可以把

17603710516 · 发表于 2024-10-20 22:42:14

这个考验想象力，根据阀地板的孔与集成块上面的工艺孔在脑海里想象内部流道
