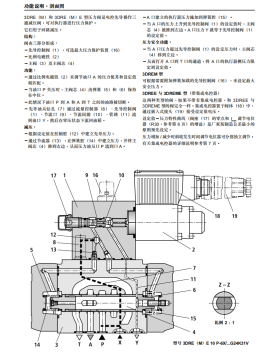

哪位老师能详细讲解一下3DRE10P的工作原理。

[复制链接]
发表于 2024-1-31 22:54:17 来自手机 | 显示全部楼层 |阅读模式
有以下疑问:
1.进口压力没达到设定压力时,油液如何流动,阀芯处于什么位置?
2.进口压力达到设定压力时,油液如何流动,阀芯处于什么位置?
3.对于内控形式的阀,进油口P和控制油是一条通路,为什么进口P的压力不会被电磁铁设定力限制住
  • 打卡等级:常驻居民
  • 打卡总天数:401
  • 打卡总奖励:705
发表于 2024-2-1 10:57:18 | 显示全部楼层
这是比例减压阀,大多数作为先导阀使用。
放大器信号变化输出电压或电流信号,控制此比例减压阀输出压力成比例变化的油液,压力油推动液动阀阀芯,推力与弹簧力平衡时,阀芯保持位置。
不同信号输出不同压力,从而控制液动阀不同的开口度,因此可以控制液动阀换向、变量、压力。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:401
  • 打卡总奖励:705
发表于 2024-2-1 11:04:04 | 显示全部楼层
比例阀P口由液动阀供油。
此处液动阀供油 如来自内供,则从液动阀P口供油(长通)。供油如来自外供,则从液动阀X口外部供油。
回复

使用道具 举报

 楼主| 发表于 2024-2-1 22:27:37 来自手机 | 显示全部楼层
第三条,应该是P口经稳流器后再作用到先导锥阀芯,稳流器将前后压力分开了。
回复

使用道具 举报
