油缸会停顿

haizi0939-lhl · 发表于 2024-1-9 20:08:17

各位高工好，帮忙分析一个情况可能是怎么的造成的

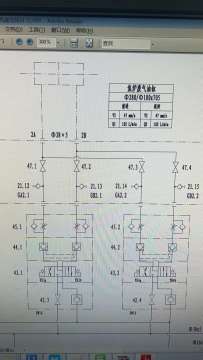

原理图见附件，电液换向防爆阀，液压锁，单向节流阀，电液中为Y型机能，导阀也是这个机能，客户反馈，无论是电动还是手动捅导阀电磁铁，会出现走100mm左右油缸停顿，再给电或者再手捅，油缸正常运行，请问可能是什么问题导致这个情况的啊，有时左边电磁铁，有时右边电磁铁发生这种情况一备一用两个阀均是这样。

海中游 · 发表于 2024-1-10 10:11:31

先看一下电磁铁电正常不，插头指示灯有无闪烁或停顿。
如果有就查电气原因，包括线圈、线圈插头、中间继电器、接线盒等。
油缸动起来后液压阀机械液压一般不会有问题。

清风盼月 · 发表于 2024-1-10 11:02:35

感觉应该是回油不畅造成的，可以测测油缸两端的压力看下，看停顿时，油缸两侧的压力情况，

德玛西亚小飞飞 · 发表于 2024-1-10 11:38:22

我认为是液压锁打开了，换向阀中位还是憋压了，

a343740703 · 发表于 2024-1-11 08:47:03

不是你上传的原理图问题，应该是其他地方问题

ludongyan6810 · 发表于 2024-1-12 08:35:03

利用测压点看看油缸两侧的压力状态，再进一步分析。

lihaijun · 发表于 2024-1-13 13:30:09

测压点装上测压装置，在故障复现的时候看看压力情况，有杂质堵塞也会出现这种现象。

钨金 · 发表于 2024-1-14 14:51:17

提高系统压力

Winner插装阀 · 发表于 2024-1-15 16:48:30

液压原理是没有问题的，可能要从电气方向查找问题

17603710516 · 发表于 2024-2-4 20:51:12

具体还是得看下系统压力跟A、B口压力，看看压力憋在哪里了
