如何得出说明书里面的伯德图曲线？

HIPIPI

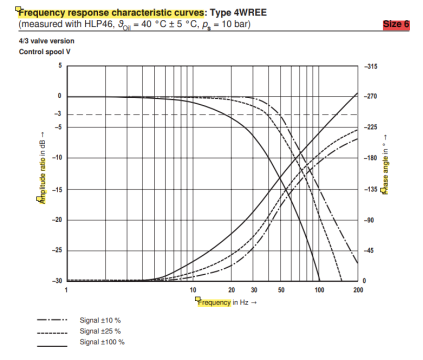

我已经买了力乐士的比例阀用来做研究，现在想在AMESim软件里面做它的仿真模型。力乐士的说明书里面给了它的相频曲线和幅频曲线（也就是伯德图），如下图：

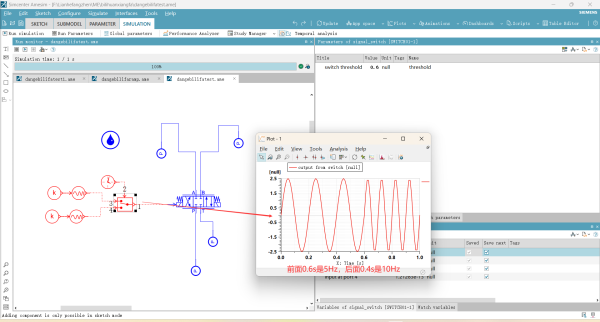

我给了它额定电压的±25%的最大幅值信号，也就是2.5V的正弦曲线信号，仿真时间1s，前面0.6s的频率是5Hz，后面0.4s的频率是10Hz，如下图：

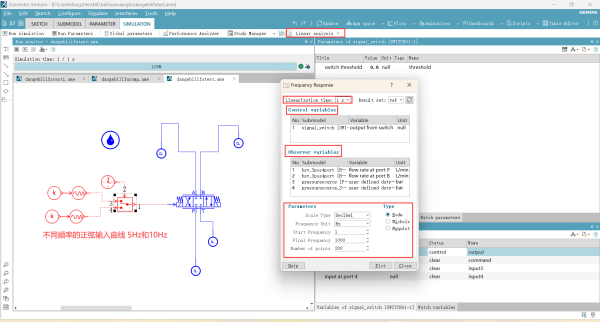

以及我按照线性分析的步骤一步步来操作得到伯德图：

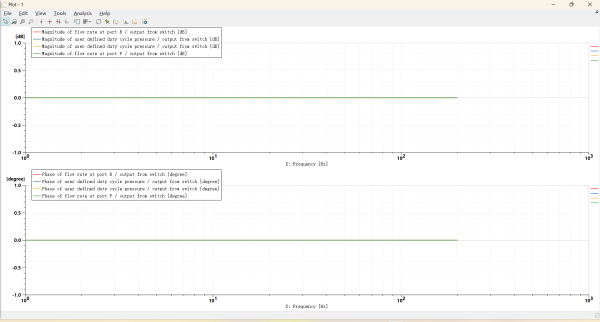

可以看出我的四个输出完完全全是一条平平的零线。这是为什么呢？
请问有没有会的大佬回答一下，如何在AMEsim中生成有变化的伯德图，以及如何去拟合说明书当中的伯德图呢？
谢谢大家不吝赐教，这对我会有很大的帮助！

dirina

这玩意能仿真出来？这是阀的特性决定的，没法仿真吧

tczz

力士乐的bode图得先分析得输入输出是什么，别搞错量纲了。

tczz

输入输出的物理量及量纲都要一致才行吧。比如输入是指令位移的电压信号，输出得是实际位移的电压信号

HIPIPI

tczz 发表于 2023-12-5 16:40
输入输出的物理量及量纲都要一致才行吧。比如输入是指令位移的电压信号，输出得是实际位移的电压信号 ...

我那个伯德图显示的是：输入为变频率的正弦电压信号 输出为P口的流量 所以量纲不一样

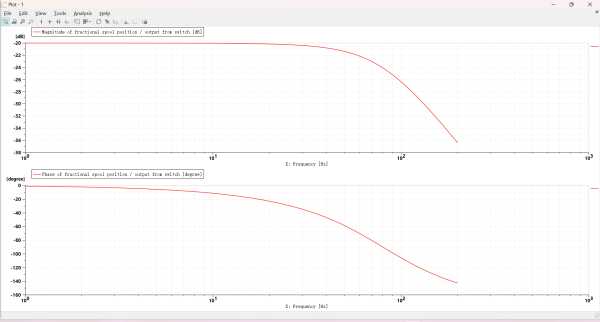

您说的实际位移作为输出也就是比例阀的阀芯作为输出 我试出来的结果如下图：

虽然不是平平的零值了 但是都是逐渐下降的曲线 而说明书里面是一支下降 一支上升的
如何拟合得和说明书类似的曲线？
一般得到比例阀的动态特性曲线需要怎么设置输入？在说明书里面也就只给出了要输入一个额定电压的±25%的电压 要改变频率我还在网上找到的

HIPIPI

dirina 发表于 2023-12-5 11:00
这玩意能仿真出来？这是阀的特性决定的，没法仿真吧

我也不知道啊 希望可以通过不断的尝试 慢慢去靠近它说明书给出的曲线吧

ludongyan6810

这个问题用文字一两句话说不清楚。要首先搞清楚Bode图的定义。样本上给出的曲线表明了阀的动态特性（频率特性、频宽），将伺服阀的动态特性设置到接近这个曲线就行（不可能完全一样）。另外，曲线中的相频特性虽然是向上的曲线，它也是代表着相位滞后（角度值是负值），也就是说与AMESIM中向下的曲线是一样的。

tczz

HIPIPI 发表于 2023-12-8 17:00
我那个伯德图显示的是：输入为变频率的正弦电压信号 输出为P口的流量 所以量纲不一样
您说的实际位移作 ...

上升的是相频图

duxiaodu

您好，请问在Amesim里面怎么画Bode图啊？

大风

您好，我是HCD搭的量纲是不一样的，输入是null ,阀芯位移是mm,但是输出伯德图是直线有办法，解决吗，感谢
