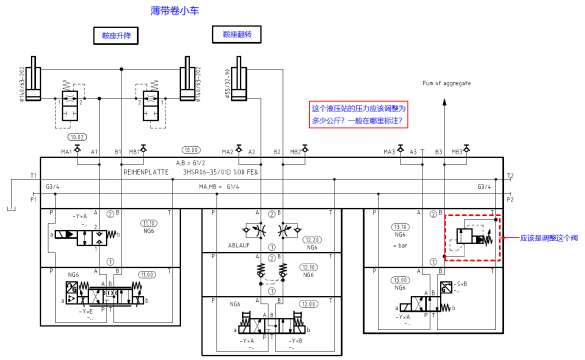

我的问题在附件中。我们有个料卷车的升降油缸压力不够,我想调整一下,但不知道系统压力是多大,我应该用多大的压力表,所以想看下液压图中有没有标注系统压力是多少,结果找不到,所以我想跟各位高手请教,一般这个液压站的系统压力在图纸中的哪里标注?
  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2023-11-25 14:05:50 | 显示全部楼层
希望楼主把泵部分的原理图发出来,这样才能进行相应分析
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:401
  • 打卡总奖励:705
发表于 2023-11-25 15:10:32 | 显示全部楼层
正规液压站、阀台都有测压接头,接上测压软管压力表,测一下。压力表一般是25MPa或者是40MPa的。
液压图纸中泵部分有设定压力的标识。
多动脑子,多找朋友,靠网站帖子不行的
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:43
  • 打卡总奖励:120
 楼主| 发表于 2023-11-25 15:24:37 | 显示全部楼层
谢谢楼上的关注,小车是自带液压泵的,上面图片就是全部液压图,没有别的图了。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:640
  • 打卡总奖励:1035
发表于 2023-11-25 15:53:26 | 显示全部楼层
控制升降油缸压力的溢流阀没在所发部分的图上,图上显示的溢流阀控制的是B3回路的压力。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:581
  • 打卡总奖励:737
发表于 2023-11-27 08:35:27 | 显示全部楼层
拿个40MPa的表  测一下  或者看看元件的铭牌看看多少额定工作压力
回复

使用道具 举报

发表于 2023-11-27 08:53:08 | 显示全部楼层
就选个40MPa的压力表就ok啊,我估计也就10+MPa的压力
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:43
  • 打卡总奖励:120
 楼主| 发表于 2023-11-27 15:34:33 | 显示全部楼层
海中游 发表于 2023-11-25 15:10
正规液压站、阀台都有测压接头,接上测压软管压力表,测一下。压力表一般是25MPa或者是40MPa的。
液压图纸 ...

谢谢您的解答,受教了!
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:43
  • 打卡总奖励:120
 楼主| 发表于 2023-11-27 15:57:10 | 显示全部楼层
tanxiany 发表于 2023-11-25 15:53
控制升降油缸压力的溢流阀没在所发部分的图上,图上显示的溢流阀控制的是B3回路的压力。 ...

升降和翻转油缸的压力就来自 B3 回路,所以调整 B3 回路压力后,升降和翻转油缸的压力都会增大。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2023-11-30 21:50:57 | 显示全部楼层
整个原理图只有一个可调节的溢流阀,压力没有规定多少,以油缸正常动作的最低压力为最佳,毕竟压力越高泄漏的风险就会增加的
