为什么比例阀控液压缸信号输入为0其液压缸速度振荡?

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:33
发表于 2023-11-23 22:25:31 | 显示全部楼层 |阅读模式

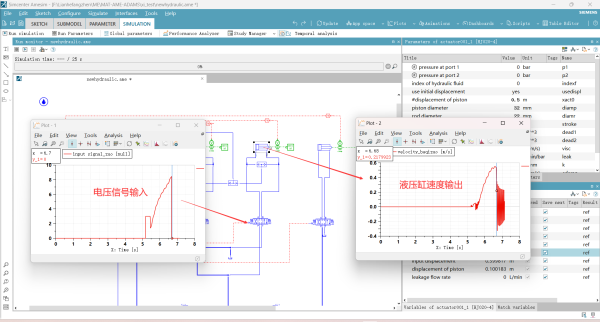

下图是我液压模型仿真7s的图像:
我用的是AME和simulink的联合仿真,问题就像标题说的,
其一:电压值输入为0,为什么速度在一段时间内疯狂变化呢?忽大忽小的,虽然对液压缸位移没有什么影响,但是这个速度突变太剧烈了。
其二:有没有什么解决的办法。是从信号输入入手?还是从液压元器件的组合入手?希望能给出具体答复。
谢谢大家了!!!

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:33
 楼主| 发表于 2023-11-24 09:19:33 | 显示全部楼层
顶 不要沉 大佬看到了能不能回复一下?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:794
  • 打卡总奖励:1581
发表于 2023-11-25 09:57:54 | 显示全部楼层
因为油缸是在一定速度下,突然关闭换向阀的,其是存在一定的能量的。换向阀封闭了油缸两腔,使得两腔油液和油缸活塞形成类似的弹簧质量质量系统,负载动能和油液压缩能量相互交换,形成振荡。由于油液的弹性模量比较高,所以油缸的位移振幅很小,在速度上体现的会比较明显。要缓解的话,可以减慢阀口的关闭速度、增大油缸内泄系数等。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:794
  • 打卡总奖励:1581
发表于 2023-11-25 10:04:25 | 显示全部楼层
负载是在一定速度下,突然关闭换向阀的,其存在一定的动能。由于换向阀关闭,将油缸和两腔油液封闭,形成类似的弹簧质量系统。在负载具有的初始能量输入下,负载和油液进行能量交换,形成震荡。由于油液弹性模量很高,其对应的弹簧刚度啊很大,位移振幅就很小,主要体现在速度上。缓解措施:可以减小换向阀的关系速度,或者增加油缸内泄漏系数。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:595
  • 打卡总奖励:751
发表于 2023-11-27 08:32:37 | 显示全部楼层
系统阻尼都没有  当然振荡
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:28
  • 打卡总奖励:43
发表于 2023-11-29 13:43:38 来自手机 | 显示全部楼层
增大液压缸粘性阻尼
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2023-11-30 22:10:24 | 显示全部楼层
伺服阀在没有输入信号的时候阀芯是浮动的,不是直接油口都封死的
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:33
 楼主| 发表于 2023-12-4 11:06:44 | 显示全部楼层
287256492 发表于 2023-11-25 09:57
因为油缸是在一定速度下,突然关闭换向阀的,其是存在一定的能量的。换向阀封闭了油缸两腔,使得两腔油液和 ...

好的 我去试一试您说的方法 感谢回复
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:33
 楼主| 发表于 2023-12-4 11:09:05 | 显示全部楼层
287256492 发表于 2023-11-25 10:04
负载是在一定速度下,突然关闭换向阀的,其存在一定的动能。由于换向阀关闭,将油缸和两腔油液封闭,形成类 ...

感谢回复!
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:33
 楼主| 发表于 2023-12-4 11:17:34 | 显示全部楼层
非常感谢大家的回复 我的理论知识薄弱 谢谢大家不吝赐教
