根据管径能判断O型圈规格吗?

[复制链接]
发表于 2023-11-17 15:43:33 | 显示全部楼层 |阅读模式

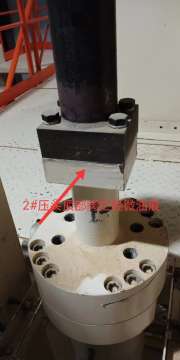

现有一套进口液压系统法兰处有渗油现象,法兰是长方形,这是什么标准的法兰?能从管径或法兰尺寸判断出O型圈规格吗?
  • 打卡等级:常驻居民
  • 打卡总天数:391
  • 打卡总奖励:692
发表于 2023-11-18 11:01:21 | 显示全部楼层
这个看不出来的,必须有厂家的手册才知道规格的。
我们这里买了各规格聚氨酯(PU)圆带(圆条,密封条),Φ2.5、3、4、5、6、8等等,有绿色毛面的,有橘红色光面的。
小的O型圈用密封盒里的,大的都是现场比照大小火燎粘接的,挺方便的。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:391
  • 打卡总奖励:692
发表于 2023-11-18 11:04:26 | 显示全部楼层

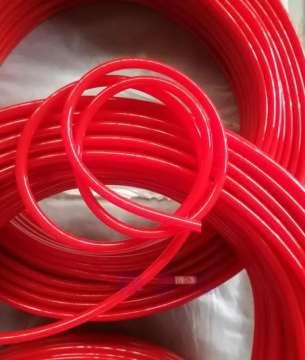

这种是红色光面的。一般一盘100米。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:40
  • 打卡总奖励:118
发表于 2023-11-19 23:20:12 | 显示全部楼层
这种一般是参照SAE法兰的,你量一下4个螺栓孔中心距,然后查询一下标准:JB/ZQ 4187-2006 分体式高压法兰,一般就能确定O型圈的规格了
回复

使用道具 举报

发表于 2023-11-20 08:35:50 | 显示全部楼层
按标准先查再测,就稳当的一批
