[图纸] 力士乐减速机安装图纸dwg格式

[复制链接]

液压学者XYP

打卡等级：偶尔看看
打卡总天数：108
打卡总奖励：108

发表于 2023-11-17 10:08:56 | 显示全部楼层 |阅读模式

内含力士乐GFT系列减速机外形图、机械连接尺寸、液压连接尺寸；以及减速机转速、扭矩等参数；供给设计轮边驱动的液压设计者们参考。

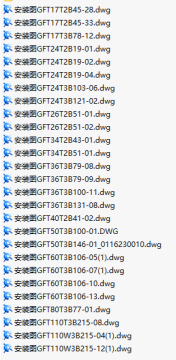

安装图主要包含：
GFT17T2B45-28
GFT17T2B45-33
GFT17T3B78-12
GFT24T2B19-01
GFT24T2B19-02
GFT24T2B19-04
GFT24T3B103-06
GFT24T3B121-02
GFT26T2B51-01
GFT26T2B51-02
GFT34T2B43-01
GFT34T2B51-01
GFT36T3B79-08
GFT36T3B79-09
GFT36T3B100-11
GFT36T3B131-08
GFT40T2B41-02
GFT50T3B146-01
GFT60T3B106-05
GFT60T3B106-07
GFT60T3B106-10
GFT60T3B106-13
GFT80T3B77-01
GFT110T3B215-08
GFT110W3B215-04
GFT110W3B215-12

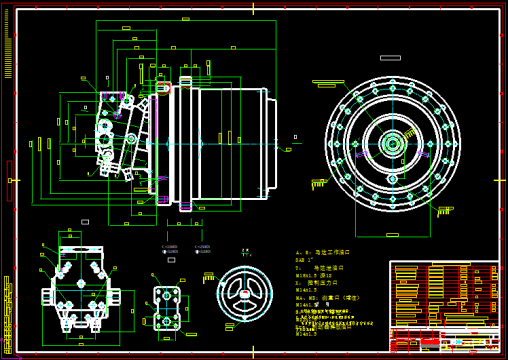

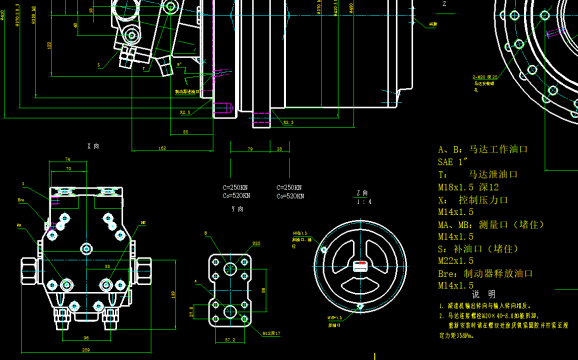

外形图
