Manifold阀块设计学习资料分享

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2023-11-16 12:28:08 | 显示全部楼层 |阅读模式
Automation Studio 软件的Manifold集成块设计工具的使用说明,大家有兴趣的可以参考!
I-Design ,CHoose,  MCDQuote,  Easyvalve等都是AS的底层设计,是委托Famic开发液压站、阀块及原理设计平台。

Automation Studio软件Manifold集成块设计手册.pdf

9.81 MB, 下载次数: 115

  • 打卡等级:论坛老炮
  • 打卡总天数:1059
  • 打卡总奖励:1749
发表于 2023-11-20 08:39:37 | 显示全部楼层
软件有连接么?
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:242
  • 打卡总奖励:331
发表于 2023-11-20 09:29:02 | 显示全部楼层
有没有对应的软件安装包,麻烦提供一下。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2023-11-24 15:48:30 | 显示全部楼层
Manifold阀块设计与仿真案例介绍
目录
1        喷洒设备用的马达控制阀组
1.1        流量比例控制
1.2        驾驶附件
2        风扇马达驱动控制
2.1        单向风扇驱动控制
2.2        双向风扇驱动
2.3        优先流量和二级风扇驱动控制
3        挖机阀块
3.1        挖机动力系统开式空穴保护
3.2        挖机传动
3.3        挖机风扇驱动
3.4        挖机压力波动控制
3.5        挖机过载溢流
3.6        挖机大臂悬挂
3.7        行走挖机阀组
3.8        铲斗控制
3.9        方向桥-提升和下降
3.10          破碎头(hammer valve for breaker)
3.11          快速切断(quick coupler)
3.12          微挖机抓头先导控制(pilot control manifold for a mini-excavator grapple)
3.13          中挖先导控制
4        装载机阀块
4.1        传动系统和PTO
4.2        风扇控制
4.3        大臂悬架
4.3.1        基本悬架
4.3.2        被动悬架
4.3.3        主动悬架
4.3.4        转向和制动
4.3.5        紧凑型装载机方向桥
4.3.6        紧急转向
4.3.7        负载敏感加载回路
4.3.8        先导选择
4.3.9        工具携带和附件
4.3.10          铲斗驻车制动回路
5        汽车起重机液压先导比例阀
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2023-12-11 15:57:54 | 显示全部楼层

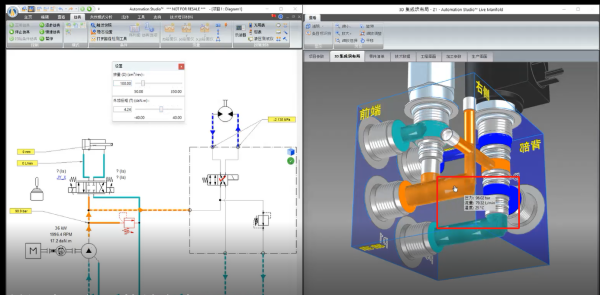

阀块设计可以实现原理图和阀块同步仿真
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:22
发表于 2024-5-28 16:42:53 | 显示全部楼层
这个是什么软件仿真的
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2024-6-12 08:08:49 | 显示全部楼层
一直很勇敢 发表于 2024-5-28 16:42
这个是什么软件仿真的


Automation Studio 软件的Manifold集成块设计工具
回复

使用道具 举报
