系统压力剧烈波动,求高人解决!

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2023-11-7 19:01:20 | 显示全部楼层 |阅读模式

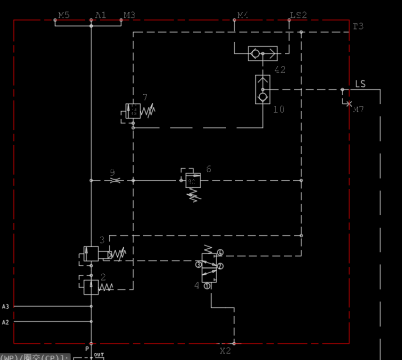

如图所示负载敏感系统。P口接变量,A1接负载,目前用节流阀模拟负载。X2接先导手柄,阀3用做二位两通阀,通过阀4开启。开启后该系统压力上下波动,泵声音也跟着波动;另外该阀组中可听到大约每秒两次的阀芯撞击的声音,初步猜测为压力补偿阀2,但并不能确定阀2为始作俑者。其中阀2、阀3、梭阀10、梭阀42均换过备用阀,然而问题依然存在
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-11-8 15:03:54 | 显示全部楼层
@3220357  老铁,现在可以在此贴回复了
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:852
  • 打卡总奖励:1425
发表于 2023-11-8 15:57:00 | 显示全部楼层
抖动的时候阀4切换状态了吗?阀3的结构图有吗?
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:391
  • 打卡总奖励:692
发表于 2023-11-8 16:47:52 | 显示全部楼层
按照图纸画法,2#为减压阀,3#为顺序阀。
低于顺序阀开启压力,不供油,高于开启压力开启供油。4#压力值变化会引起3#开和关,就会造成压力波动。
应该用4#控制减压阀。不要3#或者3#换为减压阀
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-11-9 10:43:13 | 显示全部楼层
风破狼 发表于 2023-11-8 15:57
抖动的时候阀4切换状态了吗?阀3的结构图有吗?

DB20K2-16/315 XY  力士乐         压力设置最高,此时溢流压力远高于系统最高压力,阀关闭,用阀4将弹簧腔压力卸掉,溢流失效,阀就打开了。他就是个通断的开关阀,国外大厂的原理图,路子有点野....
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-11-9 10:46:09 | 显示全部楼层
风破狼 发表于 2023-11-8 15:57
抖动的时候阀4切换状态了吗?阀3的结构图有吗?

阀4是用先导手柄打开了,然后阀4又把阀3打开,系统压力建立起来了,设定在10Mpa,然后开始抖动,嗡嗡作响。我现在在ls回路加了一个100ml的蓄能器,抖动好很多了,但是不完美
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-11-9 10:50:18 | 显示全部楼层
海中游 发表于 2023-11-8 16:47
按照图纸画法,2#为减压阀,3#为顺序阀。
低于顺序阀开启压力,不供油,高于开启压力开启供油。4#压力值变 ...

DB20K2-16/315 XY 力士乐
现在压力设置315bar,远高于系统设定压力的230bar,这个阀可以被阀4截断弹簧腔油路,此时先导溢流阀失效,溢流压力只有几个bar。所以这个阀只是用来当远控的开关阀使用,没有高深之处。此原理图为国外大厂的,设计上应该不至于有问题。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-11-9 10:56:43 | 显示全部楼层
阀3型号为,DB20K2-16/315 XY 力士乐,主弹簧腔有油口,可以通过阀4将其卸掉,卸掉后溢流压力失效。所以该阀只是个被阀4控制的开关而已。而阀4又被先导手柄控制。很多人可能不理解阀3的作用。国外大厂的图
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:16
发表于 2023-11-9 11:22:02 | 显示全部楼层
描述的不是很清楚,是一开机就压力波动,还是动过哪个阀之后产生波动?另外LS2口是接在哪个位置的,其余油口是否安装,提供完整一点的原理图。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-11-9 23:15:38 | 显示全部楼层
luojun870429 发表于 2023-11-9 11:22
描述的不是很清楚,是一开机就压力波动,还是动过哪个阀之后产生波动?另外LS2口是接在哪个位置的,其余油 ...

①、阀4打开后,也就是A1负载单独开启的时候系统压力波动,此负载目前设定10Mpa,系统在此压力区间波上下动。设定压力升高后,波动概率显著减少。
②、LS2等都是接的负载敏感多路阀的ls口。
③、目前只是A1负载单开后压力波动概率最高。
④、系统待机28bar,压力稳定。
⑤、A1和其他多路阀同开,多数情况下压力都能稳定。
⑥、除A1以外,其他负载开启系统压力稳定。
⑦、ls回路添加100ml蓄能器后,A1负载造成的压力波动概率显著减少。
