谁来给讲解一下这个液压原理图

打卡等级：初来乍到
打卡总天数：30
打卡总奖励：35

发表于 2023-11-4 09:47:08 | 显示全部楼层 |阅读模式

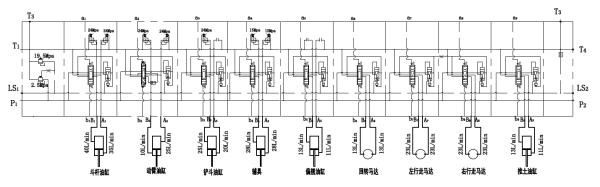

三位六通阀右侧的阀怎么理解，A3 A5 那里的两条竖线代表什么？

回复

使用道具举报

打卡等级：无名新人
打卡总天数：4
打卡总奖励：5

发表于 2023-11-5 23:17:04 来自手机 | 显示全部楼层

右侧的阀是负载敏感系统的压力补偿阀。
两条竖线的意思是堵头，这个位置可以装堵头或者过载补油阀（副炮）

回复

使用道具举报

打卡等级：初来乍到
打卡总天数：41
打卡总奖励：49

发表于 2023-11-6 08:15:09 | 显示全部楼层

压力补偿器，代表截止（没有安装二次溢流补油阀）
