哪位大师能给解释一下阀块的功能

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:136
  • 打卡总奖励:360
发表于 2023-10-29 19:09:01 | 显示全部楼层 |阅读模式
本帖最后由 cyxz 于 2023-10-29 19:12 编辑

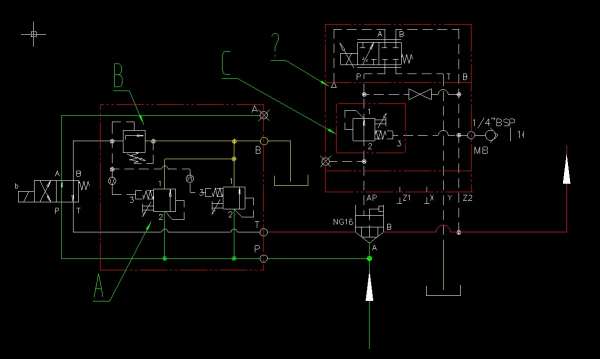

哪位大师能给解释一下阀块的功能,图中符号是否标准?ABC各是什么阀?

Admin.pdf

14.5 KB, 下载次数: 26

  • 打卡等级:常驻居民
  • 打卡总天数:434
  • 打卡总奖励:747
发表于 2023-10-30 10:29:11 | 显示全部楼层
A、B:溢流阀
C:减压阀
左侧阀块限制供油压力和减压后最高压力。
右侧阀块减压,控制右侧回路压力,使用比例阀先导控制减压阀压力。

点评

同意  发表于 2023-10-31 09:06
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:854
  • 打卡总奖励:1562
发表于 2023-10-30 22:11:51 来自手机 | 显示全部楼层
ng16常闭减压?
