液压泵变量问题

360768386

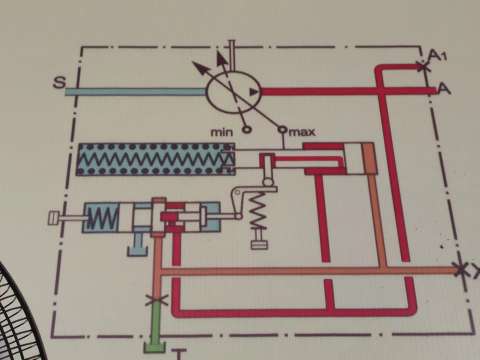

请问当压力升高到到固定值，压力油通过阀芯到达变量腔，液压泵排量减小并保持当前排量，为什么排量不会直接从最大排量变成最小排量？而是随着压力的上升逐渐减小？

dirina

为什么排量不会直接从最大排量变成最小排量？而是随着压力的上升逐渐减小？
答：因为变到最小排量，输出流量不够，压力就憋不起来，排量又会变到最大，来回变造成的趋势会使斜盘停在中间某个位置，似的输出流量与需求压力匹配

lihaijun

这个工作原理是恒功率控制，随着压力的升高其排量逐步减小。

在云那方

要点是两个：  1.L型摇臂  2.变量缸里面那个和摇臂接触的小柱塞缸可以上下移动。

在云那方

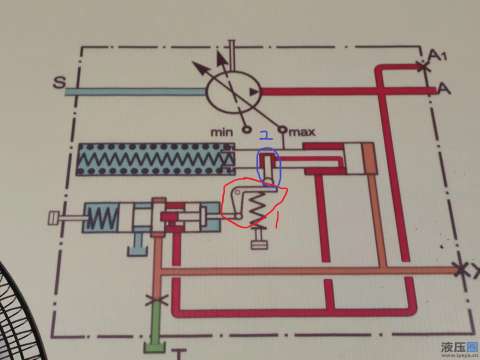

要点有2个：1.L型摇臂。2.小柱塞（和L型摇臂接触，变量缸里那个可上下移动的小柱塞）。   工作过程：一、工作压力超过弹簧设定值时，件2向下运动，控制阀被摇臂1向左推，压力油经过阀，到达变量缸大腔，泵排量变小。二、随着移动，摇臂上的力矩减少，件1、L型摇臂回到初始位置，阀也被拉回原位，压力油与泵变量缸大腔切断，停止变量。   三、主要考虑二者的平衡。工作压力代表的作用在L型摇臂上的力F，变量缸上的柱塞缸2代表了作用在摇臂上的距离L（也代表的泵的排量V）。最终代表了压力P*排量V=常数

在云那方

主要有2个件很重要：件1.L型摇臂。   件2.可上下移动的柱塞。
一、随着压力升高，件2向下运动，导致件1绕着铰点向左旋转，推动阀向左运动，压力油经过阀到达变量缸大腔，使泵向左运动（小排量方向）
二、随着泵变量机构向左运动，件2作用在件1上的接触点左移动，即位置向左，导致力矩减小，件1在弹簧作用下，回到初始位置，阀也被拉回初始位置，切断了压力油至变量缸大腔的通道。变量停止。
三、件2作用在件1上的力，代表的是压力P，作用在件1上的距离L，代表的泵的排量V。所以P*V=常数。

船到桥头沉

这是恒功率控制，变量活塞的位移量作为反馈信号让阀芯关闭了。

shuilian000

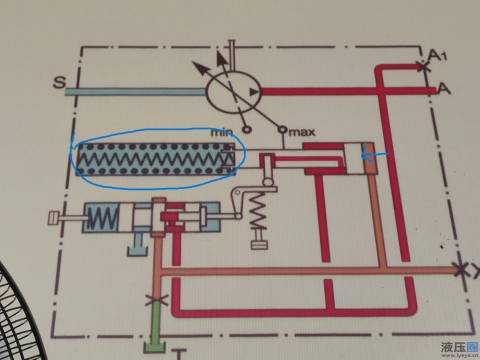

因为控制这些的是弹簧，弹力会随弹簧的形变行程变化。

zzfjct

恒功率变量泵，双弹簧变量特征。

爱学习爱液压

不是因为此处弹簧吗？压缩量越多，阻力越大。
