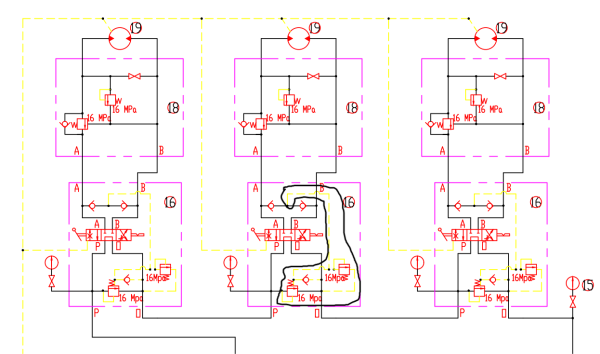

求教大佬们,图中圈出来的这一路是起什么作用的?

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:32
  • 打卡总奖励:45
发表于 2023-8-31 09:42:25 | 显示全部楼层 |阅读模式
  • 打卡等级:初来乍到
  • 打卡总天数:38
  • 打卡总奖励:86
发表于 2023-8-31 15:52:22 | 显示全部楼层
应该是控制梭阀的开启压力,使得液压马达进出口压力不超过设定值吧
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:581
  • 打卡总奖励:737
发表于 2023-8-31 16:05:38 | 显示全部楼层
类似优先阀的作用
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:16
发表于 2023-8-31 16:32:15 | 显示全部楼层
做压力补偿器的功能,在外负载突然改变的情况下还能保证马达匀速运转。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:289
  • 打卡总奖励:725
发表于 2023-8-31 22:27:04 | 显示全部楼层
限制A、B处油路的最高压力。这个油路中,是1台马达工作,令两台备用吗
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:206
  • 打卡总奖励:227
发表于 2023-9-1 09:28:02 | 显示全部楼层
这个原理图看起来有点问题,理由是AB的高压力会经过换向阀前端的单向阀泄油,马达好似不能正常运转,可以将整个原理图发上来看看。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:475
  • 打卡总奖励:813
发表于 2023-9-3 07:47:25 | 显示全部楼层
压力补偿器
回复

使用道具 举报

发表于 2023-9-13 11:30:46 | 显示全部楼层
换向阀在中位时P和O是相连的,如果你动了换向阀,他们就不连通了,所以加这个部分让下个P口不会失压
回复

使用道具 举报
