升降问题。

wangning512

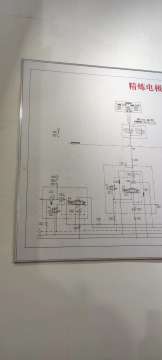

大佬们看这个图纸，切换成备用后，只能上升，不能下降，备用阀台的阀都换了，还是解决不了问题

补充内容 (2023-8-22 16:24):
现在的情况是备用阀台的液压元件都换了个遍，DT15 DT12也倒了下，还是只能升不能降，DT5也得电，我就感觉备用的比例阀信号有问题，但是不懂信号...

补充内容 (2023-9-7 12:27):
我漏说了，有三个电极，每个正常位都能升降，然而轮流切换到备用位，哪个都不能下降，只能上升，液单也得电，现在就是怀疑比例阀不动作

补充内容 (2023-9-7 12:28):
或者单向阀没顶开，主要是没有测压点很无奈

ppddzz8162

你检查一下背压阀3.4的压力设定值，背压太高就不能下降

shuilian000

切换备用的时候，看看DT5得电了吗？

lihaijun

切换后，下降时液控单向阀需要开启，也就是DT5电磁阀需带电。

tanxiany

从图纸看，使用辅助阀台下降的条件1、DT4得电-DT15左位-三通球阀14.1右位-液控单向阀14.1打开-DT5得电--阀5.2打开。判断不能下降时先对每个元件的工作状态确认；或者从执行元件开始用压力表或者打开拧松相应的接头进行分段检查判断。
2、关闭12.1打开12.2油缸也可以下降。
3、液控单向阀13.1打开-（DT5右位-DT4右位）-三通球阀14.1左位--DT12左位也可以下降。
另外下降速度不能超过防破裂阀限制的速度。


补充内容 (2023-8-22 17:11):
3、液控单向阀13.1打开（DT5、DT4得电）

wangning512

tanxiany 发表于 2023-8-22 16:06
从图纸看，使用辅助阀台下降的条件1、DT4得电-DT15左位-三通球阀14.1右位-液控单向阀14.1打开-DT5得电--阀5 ...

现在的情况是备用阀台的液压元件都换了个遍，DT15 DT12也倒了下，还是只能升不能降，DT5也得电，我就感觉备用的比例阀信号有问题，但是不懂信号怎么回事，自动化的看看电脑说他们的输出什么的没问题

ppddzz8162

这是西炉所电极升降成熟的液压回路，背压阀设置压力是多少？

tanxiany

wangning512 发表于 2023-8-22 16:31
现在的情况是备用阀台的液压元件都换了个遍，DT15 DT12也倒了下，还是只能升不能降，DT5也得电，我就感觉 ...

液控单向阀13.1打开（DT5、DT4得电）两个电磁阀必须同时得电。使用辅助阀台时按照我上面讲的1、里面的内容，确定每个阀的状态。如果所涉及到的阀状态都对，可以分别拧松或断开三通球阀13.1右位接头、DT15电磁阀T口出接头，看是否有油流出（这两处也可用压力表测试），如果有回油流出就对了，如果没有可能是上面的液控单向阀、电磁阀等没有打开。测试时注意安全。

DJY

问题可能出在油缸前端的两个防爆阀

ludongyan6810

液压系统主要用逻辑分析与排除法寻找问题，这个问题并不难找，一步一步来就可发现问题。
