SUN抗衡阀的一些问题求教

[复制链接]
  • 打卡等级:即来则安
  • 打卡总天数:233
  • 打卡总奖励:309
发表于 2023-7-31 12:14:33 | 显示全部楼层 |阅读模式

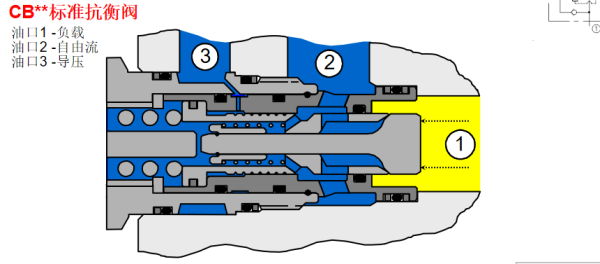

在抗衡阀关闭状态下 油口1压力油在导油口3没有压力情况下 是否始终能够封锁?还是油口1压力大于主弹簧设定压力后将打开,实现油口1和油口2相通。如果油口1压力大于主弹簧设定压力能够使用油口1和油口2相通,那么这个开启压力和抗衡阀导油口设定压力是什么关系?
求指点 谢谢!
  • 打卡等级:以坛为家
  • 打卡总天数:702
  • 打卡总奖励:1130
发表于 2023-8-1 17:51:41 | 显示全部楼层

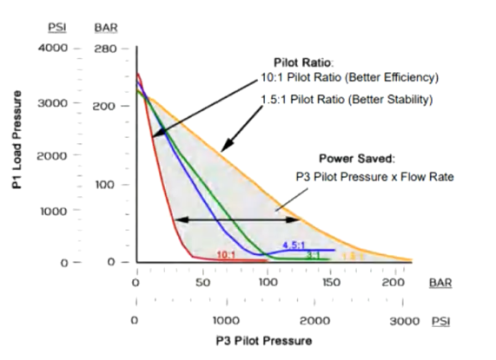

这张图应该可以解答,只看一根曲线,比如先导比为1.5:1的黄色曲线。P3口为0时,P1口也是可以打开的,只是这时需要的压力比较高;P3压力越高,P1口打开所需的压力越小
C:\Users\40194\Desktop
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:702
  • 打卡总奖励:1130
发表于 2023-8-1 17:56:03 | 显示全部楼层
这个图片可以解答,只需要看其中的一根曲线即可,比如图中黄色先导比为1.5:1的曲线。
P3压力为0时,P1是可以打开的,只是这时打开需要的压力比较大;
P3压力越大,P1打开所需要的压力越小。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:794
  • 打卡总奖励:1581
发表于 2023-8-1 20:56:48 | 显示全部楼层
SUN CB平衡阀属于同向式平衡阀,在控制腔(油口3)无压力条件下,负载压力(油口1压力)大于设定值,可以实现油口1和2相联通,这种工况属于热溢流工况。平衡阀开启压力(油口1压力单独作用)一般设定为最大负载压力的1.3倍,正常无控制压力作用下,平衡阀不会开启。
回复
