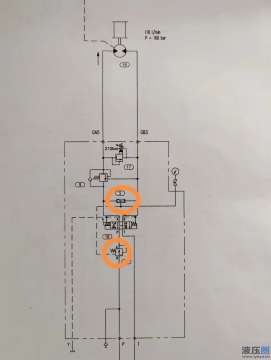

各位大神谁能给我讲讲这个系统.谢谢

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2023-7-27 08:08:08 | 显示全部楼层 |阅读模式
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-7-27 08:09:12 | 显示全部楼层
这个油路实在是看不懂  多多帮助谢谢各位
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:206
  • 打卡总奖励:227
发表于 2023-7-28 08:30:36 | 显示全部楼层
5是梭阀,取两路压力中的高值;下面那个是定差减压阀,其压力分别是换向阀前后的压力,也就是说,使换向阀前后的压差稳定,这样就构成了一个调速阀,换向阀的开度决定了流量的大小,不受负载影响。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2023-8-9 15:29:54 | 显示全部楼层
减压阀和梭阀应该是一体的,与换向阀叠加安装。
回复

使用道具 举报
