顺序阀的作用是什么

  [复制链接]
发表于 2023-6-16 14:28:31 | 显示全部楼层 |阅读模式

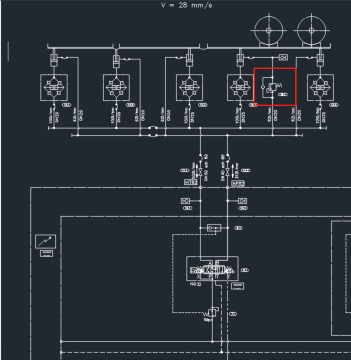

微信截图_20230616143057.png ,这是钢卷步进梁原理图
 楼主| 发表于 2023-6-16 14:29:16 | 显示全部楼层
只有一个缸上有这个阀组,作用是什么
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:139
  • 打卡总奖励:397
发表于 2023-6-17 10:06:53 | 显示全部楼层
顺序阀本身的功能是压力到设定值后接通下级油路,在本图中得给合油缸的工况分析其具体目的要求。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:580
  • 打卡总奖励:925
发表于 2023-6-17 15:50:50 | 显示全部楼层
看这个原理图,这个阀只有在大腔进油的时候才起作用,这么来看的话,这个就不是溢流阀,应该是个减压阀才对
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:414
  • 打卡总奖励:874
发表于 2023-6-18 12:16:31 | 显示全部楼层
顺序阀的作用是为了通过液压实现几个执行元件不同的动作先后顺序
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:8
发表于 2023-6-18 17:14:14 | 显示全部楼层
3楼已经说明了设置顺序阀的原因,但楼主给的图中未显示有下一级。个人觉得这个阀称为背压阀或平衡阀更为合适,下腔达到一定压力才能使该阀打开油缸上行
回复

使用道具 举报

 楼主| 发表于 2023-6-19 08:46:39 | 显示全部楼层
老赵 发表于 2023-6-18 17:14
3楼已经说明了设置顺序阀的原因,但楼主给的图中未显示有下一级。个人觉得这个阀称为背压阀或平衡阀更为合 ...

背压这个我觉得有可能,但是为什么只有这一个缸有呢,这5个缸是同时动作的啊。
回复

使用道具 举报

 楼主| 发表于 2023-6-19 08:47:57 | 显示全部楼层
morpheus21 发表于 2023-6-17 10:06
顺序阀本身的功能是压力到设定值后接通下级油路,在本图中得给合油缸的工况分析其具体目的要求。 ...

工况很简单,就是上升把钢卷托起,横移送卷,下降
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2023-6-25 09:43:29 | 显示全部楼层
消除同步累计误差用的。当另外一个缸还在上升,左边这个缸有杆腔出现高压,从这个阀泄掉
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2023-6-25 09:56:49 | 显示全部楼层
前面说的不对,纠正一下,
右边靠近重物,油缸作用力大,左边偏离重物,油缸作用力较小,用被压平衡一部分。
最终达到不平衡负载下的同步动作。

这个回路,简单巧妙
回复

使用道具 举报
