请教下各位

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:32
  • 打卡总奖励:45
发表于 2023-6-8 10:41:02 | 显示全部楼层 |阅读模式

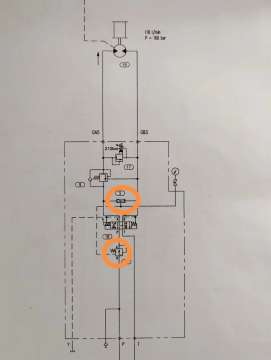

这两个阀的作用是什么?能起给A、B口补油的作用吗?
  • 打卡等级:常驻居民
  • 打卡总天数:476
  • 打卡总奖励:814
发表于 2023-6-8 15:22:50 | 显示全部楼层
这两个阀组合起来,就是压力补偿器。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1072
  • 打卡总奖励:1762
发表于 2023-6-8 15:28:45 | 显示全部楼层
上面梭阀就是取AB口高压侧的压力,下面压力补偿阀 使换向阀阀前和阀后压力始终保值一个恒定压差 让上班那个马达速度不变  马达运动速度与负载压力无关
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:13
  • 打卡总奖励:13
发表于 2023-6-8 17:01:18 | 显示全部楼层
是压力补偿器,可以实现马达正反转的恒流量控制
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:43
发表于 2023-6-12 08:44:15 | 显示全部楼层
上面梭阀的作用是:采集马达两端的压力信号,谁大采集谁的。所采集的压力信号传给下面的等差减压阀。等差减压阀的作用是保证总进油口的供油量保持稳定。这是压力流量方程的实践应用。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:43
发表于 2023-6-12 08:48:25 | 显示全部楼层
这个是压力流量方程的具体实践应用。下面是等差减压阀,上面是梭阀,反馈A口或B口的压力信号。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:414
  • 打卡总奖励:874
发表于 2023-7-3 22:10:59 | 显示全部楼层
减压阀与梭阀组合起到压力补偿作用,达到压差不变,流量不变,马达转速不随负载变化而变化
回复

使用道具 举报
