派克多路阀原理简析

jiannan579

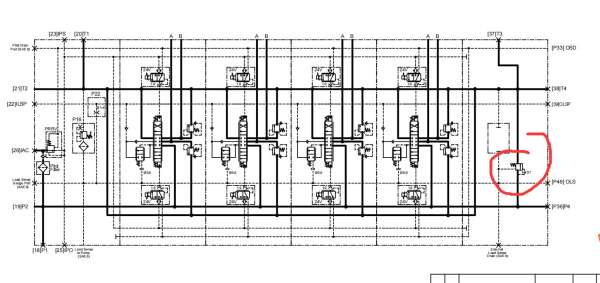

图中回油片中红色那个怎么理解，就是减压阀当溢流阀？

13617147622

这个阀叫溢流型压力补偿阀，或者也有叫它三通压力补偿阀，也有的厂家叫他定差溢流阀，带这种阀的多路阀可用于定量泵系统，这个阀的虚线控制油是从LS油路连通过来的，这个阀的作用就是将根据主换向阀的开口大小，比较P压力和LS反馈压力之间压差的变化，从而控制此阀的开口度大小，将多余的液压油流回油箱，而不是通过主溢流阀回油，减少能量损耗，减小系统发热量。

jiannan579

13617147622 发表于 2023-5-31 09:24
这个阀叫溢流型压力补偿阀，或者也有叫它三通压力补偿阀，也有的厂家叫他定差溢流阀，带这种阀的多路阀可用 ...

谢谢！开始我还以为左下角那个写着LS口压力接到泵LS口，肯定是变量泵，所以以为这个不是卸荷阀。
