液压管路非焊接方式哪种好?

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:26
发表于 2023-5-22 21:11:21 | 显示全部楼层 |阅读模式
随着非焊接液压管路技术的越来越成熟,很多都已经意识到免焊接的好处,还有些出于成本考虑继续延用焊接方式。

那非焊接有好几种,卡套式、扩口式、挤压成型、究竟哪种才是最好用的?

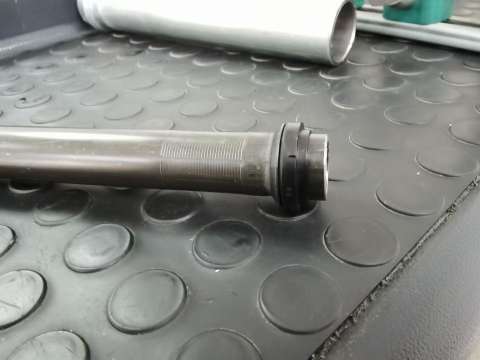

管端成型

管端成型

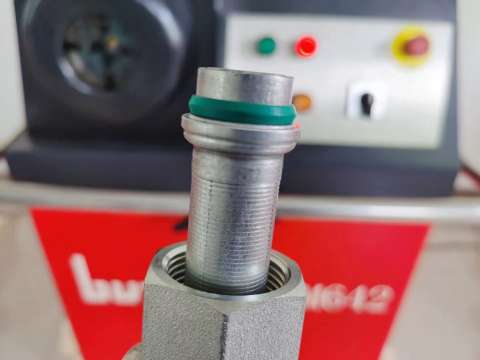

成型

成型

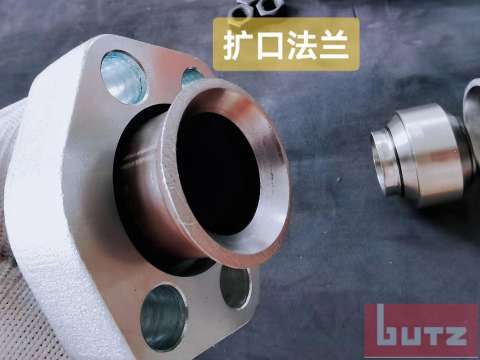

扩口法兰

扩口法兰

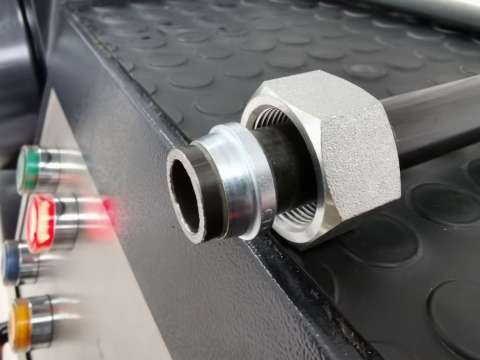

卡套

卡套



  • 打卡等级:常驻居民
  • 打卡总天数:468
  • 打卡总奖励:608
发表于 2023-5-23 08:27:28 | 显示全部楼层
建议选用上面两种类型的吧,可靠性更高
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1072
  • 打卡总奖励:1762
发表于 2023-5-23 10:15:08 | 显示全部楼层
左上和左下好些,软密封 维修拆装后也不易漏油 容易维修。右下卡套的用的最多,但是密封有2道 卡套-接头 卡套-钢管 多了一道密封,多次拆装就不行了
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:640
  • 打卡总奖励:1035
发表于 2023-5-23 10:31:30 | 显示全部楼层
个人感觉24°锥的卡套式,和37°的扩口式还可以,24°锥带密封圈的比较不错。
回复

使用道具 举报

发表于 2023-5-23 14:22:04 | 显示全部楼层
看管路规模,多的话用成型的划算点
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:89
  • 打卡总奖励:128
发表于 2023-5-23 14:38:19 | 显示全部楼层
还是软密封相对硬卡套更可靠些
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:239
  • 打卡总奖励:265
发表于 2023-5-23 17:31:49 | 显示全部楼层
左上是伊顿/丹佛斯warform,钢管管口挤压成型;右上的技术应该类似,可能是派克的技术,只是将O形圈更换成其他种类的密封;这两种效果都不错,没有泄漏。右下是卡套式,如果卡套质量不好可能会漏油,大厂的也没问题。这三种缺点是管子通径不大,最大只能到φ42。左下扩口式通径可大一些,密封效果也不错,没有泄漏。
回复

使用道具 举报

发表于 2023-5-23 21:24:28 | 显示全部楼层
这四种分别是什么密封方式
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:533
  • 打卡总奖励:616
发表于 2023-5-24 08:46:48 | 显示全部楼层
卡套式比较方便
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:383
  • 打卡总奖励:503
发表于 2023-5-25 14:32:32 | 显示全部楼层
貌似第一种密封较好,一次成型,类似于刚性锥面密封,再加个橡胶密封,双保险
回复

使用道具 举报
