请教一下这个原理图的细节问题,来自国外大厂

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2023-5-17 16:17:13 | 显示全部楼层 |阅读模式

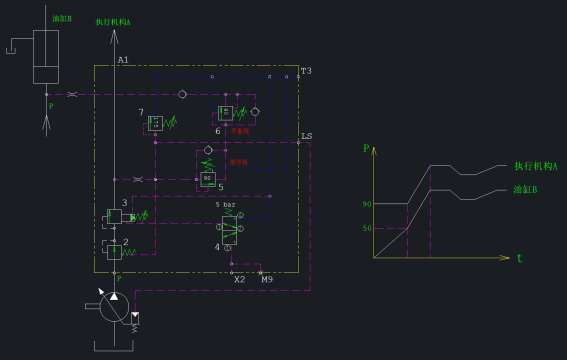

如图所示,机构A通过顺序阀5保底压力90bar;当平衡阀6+油缸B>90bar时,执行机构A的压力与油缸B的输入压力程曲线相关(右侧图)。阀5和阀6为何需要并联单向阀?

原理2

原理2
  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:22
发表于 2023-5-18 05:48:36 | 显示全部楼层
这是两个平衡阀吧
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-5-18 09:31:48 | 显示全部楼层
qianfa 发表于 2023-5-18 05:48
这是两个平衡阀吧

原文Sequence valve  ,原理上不也是顺序阀吗?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2023-5-18 13:19:45 来自手机 | 显示全部楼层
油缸B下降只有通过6和5的单向阀后,再经过7背压阀回油箱,这两个单向阀是回油用的。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2023-5-18 13:51:19 | 显示全部楼层
你这个油缸B怎么下降?图不全啊。顺序阀并联单向阀是回油用的,但是你这个图没法回油。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:204
  • 打卡总奖励:270
发表于 2023-5-18 14:39:56 | 显示全部楼层
停止动作时,将平衡阀出口的残余压力走LS油路经过泵的控制阀卸掉,保证再次启动时,A和B的压力还是相差40bar的关系;阀3是先导顺序阀,和阀4配合动作,控制油泵输出或者待机状态,阀2是压力补偿阀,和固定节流孔组成流量控制阀。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:364
  • 打卡总奖励:662
发表于 2023-5-18 23:59:43 | 显示全部楼层
13617147622 发表于 2023-5-18 14:39
停止动作时,将平衡阀出口的残余压力走LS油路经过泵的控制阀卸掉,保证再次启动时,A和B的压力还是相差40ba ...

顺序阀3的作用是啥呀?怎么动作的?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-5-19 08:31:16 | 显示全部楼层
qqqqqqwwww 发表于 2023-5-18 13:51
你这个油缸B怎么下降?图不全啊。顺序阀并联单向阀是回油用的,但是你这个图没法回油。 ...

油缸那个只是我随手画的,不是重点
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-5-19 08:40:33 | 显示全部楼层
0472 发表于 2023-5-18 23:59
顺序阀3的作用是啥呀?怎么动作的?

当开关用的,通过换向阀4来控制。型号:DB20K2
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2023-5-19 08:54:51 | 显示全部楼层
13617147622 发表于 2023-5-18 14:39
停止动作时,将平衡阀出口的残余压力走LS油路经过泵的控制阀卸掉,保证再次启动时,A和B的压力还是相差40ba ...

如果不通过单向阀把压力卸掉,会出现什么样的戏剧性效果呢?
回复

使用道具 举报
