二通插装阀减压阀插件单向阀问题

lfq1181

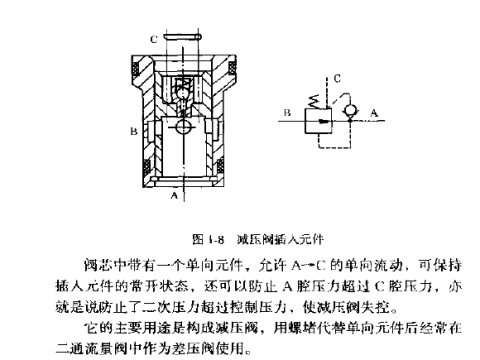

王庆国和苏东海的二通插装阀控制技术这本书中，说的减压阀插件中单向阀的问题（见图），说有了单向阀是防止A腔压力大于C腔压力导致减压阀失控。请教，1、有了单向阀，如果控制油不流动那么A腔和C腔压力一样，如果流动那么A腔压力还是大于C腔压力啊。2减压阀要起作用不就得A腔压力大于C腔压力吗？要不然不是一直常通吗？A腔压力大于C腔压力如如何导致减压阀失控？

13617147622

应该是防止C腔压力超过A腔压力

lfq1181

13617147622 发表于 2023-4-27 08:54
应该是防止C腔压力超过A腔压力

但是后边又说了是防止二次压力超过控制压力，那的确是A腔大于C腔，所以作者并不是笔误

qqqqqqwwww

个人理解:A腔压力由于负载冲击导致二次出口压力变大，减压阀阀口关闭，这时A腔压力通过单向阀通C腔的直动式溢流阀进行泄压。如果这个压力卸不掉，就造成二次出口即A口压力很大，造成设备损坏的可能。

cyxz

https://www.iyeya.cn/article-1948-1.html

lfq1181

qqqqqqwwww 发表于 2023-4-29 10:20
个人理解:A腔压力由于负载冲击导致二次出口压力变大，减压阀阀口关闭，这时A腔压力通过单向阀通C腔的直动式 ...

A腔和C腔之间肯定有一个阻尼，而且阀芯上移说明先导阀已经打开，这时候A腔压力应该不会失控吧

qqqqqqwwww

lfq1181 发表于 2023-5-4 23:21
A腔和C腔之间肯定有一个阻尼，而且阀芯上移说明先导阀已经打开，这时候A腔压力应该不会失控吧 ...

阻尼孔多大，单向阀孔多大，两者一比较，先走哪路？板式减压阀有三通减压阀，二次减压出口油路一旦超压，通过阀芯移动和T口想通，保证出口压力不超压。而这种插装式的减压阀带单向阀的，我只是从原理分析可能性。只是个人见解。

风移影动

先说下单向阀的作用：吸收A口的瞬时高压，削尖。再说下工作压力：此为常开式（B到A常通）减压阀，C腔压力油取自A口，并经单向阀作用于先导阀之上。当C腔控制压力低于先导阀弹簧压力时，先导阀关闭，此时C腔压力=A腔压力；当C腔压力升高至先导阀弹簧压力时，先导阀开启，C腔油液经先导阀回油，使得C腔压力略低于A腔。主阀芯在A、C压差作用下开始启动至减压位置。当A口因故压力升高时，压力峰值经单向阀至先导阀泄压，起压力削尖作用。

风移影动

常开式减压阀主阀芯开始启动至减压位置的动态过程如下：主阀芯经缝隙减压，开口减小使得过流面积减小，流速增大使得压差增大，A口压力减小、BA压差增大，在此压差及主阀芯弹簧力作用下达到平衡位置。这些可以从其图形符号上都能看出来，深入了解其他减压阀等可微信我13305318866，兰理工10多年

lfq1181

风移影动 发表于 2023-7-18 09:26
先说下单向阀的作用：吸收A口的瞬时高压，削尖。再说下工作压力：此为常开式（B到A常通）减压阀，C腔压力油 ...

为什么A腔压力大于C腔压力，阀会失控呢？假设没有单向阀，只是一个阻尼，当压力瞬间增大的时候，阀芯上移，压差变大。难道失控的意思是不减压后压力不是定值而比设定压力小？
