普通的叠加式减压阀+中封的换向阀的压力变化

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:3
发表于 2023-3-21 19:46:43 | 显示全部楼层 |阅读模式
普通的叠加式减压阀+中封的换向阀的压力应该是怎么变化的
近期再应用过程中发现减压阀+中封的换向阀再实际运行中(往复动作),压力会有个小幅度的缓慢下降,有哪位大神给讲讲?具体的动作过程是:伸出→保持一段时间→缩回→保持一段时间(个人感觉是一个比较常规的应用)
之前有想过是油温的问题,不知道是不是
另外在中封保持的时候压力会有一个缓慢下降,这个是不是因为泄露造成的,如果是的话,换成有单项阀功能(换向阀符号中有单向阀符号)的是不是会好一些?各位有什么这方面的应用经验的吗?
  • 打卡等级:以坛为家
  • 打卡总天数:879
  • 打卡总奖励:1322
发表于 2023-3-22 06:48:58 来自手机 | 显示全部楼层
压力保持不住要么液压锁,要么油缸内泄。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:879
  • 打卡总奖励:1322
发表于 2023-3-22 09:00:36 | 显示全部楼层
还有一种情况是:压力表接在A腔或者B腔,油缸到位后有压力冲击时或负载增大时,叠加减压阀后有直动式溢流阀保护的情况下,压力先升高,然后降低,压力是有下降的,降至减压阀的设定压力,然后保持。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:450
  • 打卡总奖励:569
发表于 2023-3-22 09:35:19 | 显示全部楼层
qqqqqqwwww 发表于 2023-3-22 06:48
压力保持不住要么液压锁,要么油缸内泄。

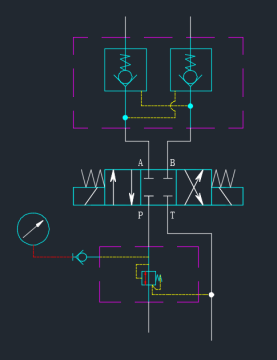

液压回路中,可考虑增加液控单向阀,起保压作用,如截图所示:

点评

E机能的电磁换向阀阀能加液压锁保压?应该是J机能  发表于 2023-3-22 14:51
