求教各位大神帮忙解释一下。。

[复制链接]
  • 打卡等级:论坛老炮
  • 打卡总天数:1396
  • 打卡总奖励:2898
发表于 2019-2-13 15:46:44 | 显示全部楼层 |阅读模式

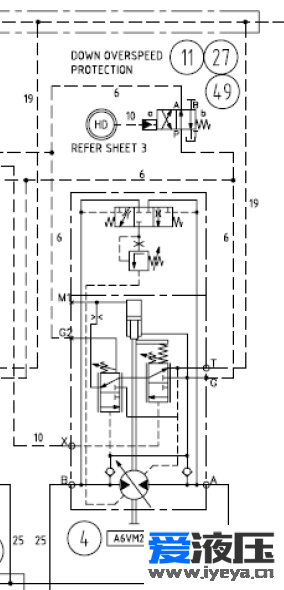

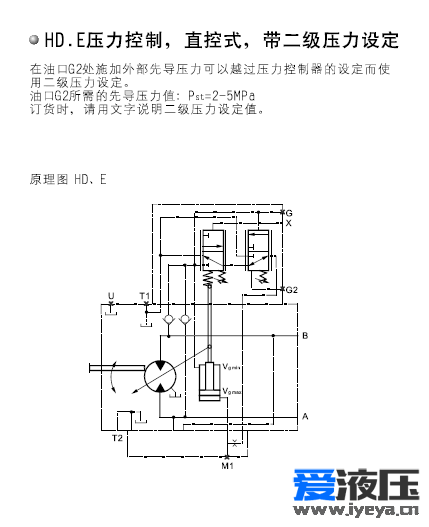

请教各位大神,按照说明书在G2口加一个先导压力可以设定二次压力,但是在:图一“”原理图来看,G口与G2口直接联通,这样G口与G2口压力相等,那么怎么越权呢?
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-64951-1-1.html
  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2019-2-13 22:04:49 | 显示全部楼层
没有直接连通,低压力时通过二位四通液动阀连通,G2(低压)设定有效,高压力时G/G2断开,G(高压)设定有效,点划线是组件分割线。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1396
  • 打卡总奖励:2898
 楼主| 发表于 2019-2-14 10:12:21 | 显示全部楼层
zzfjct 发表于 2019-2-13 22:04
没有直接连通,低压力时通过二位四通液动阀连通,G2(低压)设定有效,高压力时G/G2断开,G(高压)设定有 ...

感谢楼主回复,有个问题,即使像你所说,低压力时通过二位四通液动阀连通,G2(低压)设定有效,但是G口与G2口连通后压力相等,越权阀还是不会换向,也就是说还是没有越权功能,只有二位四通液动阀断开才能越权阀动作,感谢

回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1396
  • 打卡总奖励:2898
 楼主| 发表于 2019-2-14 10:16:23 | 显示全部楼层
zzfjct 发表于 2019-2-13 22:04
没有直接连通,低压力时通过二位四通液动阀连通,G2(低压)设定有效,高压力时G/G2断开,G(高压)设定有 ...

这个图纸是起重机卷扬液压马达图纸,两位四通阀标注HD口是卷扬机下降时候工作,上升时候是不工作的,就是说马达高压时是不换向,下降时是二次设定越权阀的。
回复

使用道具 举报
