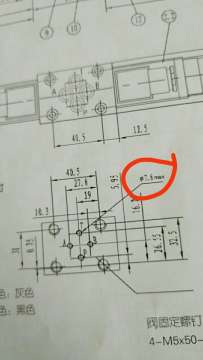

这个是华德6通径we的电磁换向阀,这里为什么会标注max7.6

请教电磁阀孔径问题

请教电磁阀孔径问题
  • 打卡等级:以坛为家
  • 打卡总天数:667
  • 打卡总奖励:1996
发表于 2017-11-15 15:34:16 | 显示全部楼层
PT两孔一般都是斜的,表现出来是椭圆孔,给你加个限制,限定孔的斜度,孔再大密封圈就压不住了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:6
 楼主| 发表于 2017-11-15 16:39:01 | 显示全部楼层

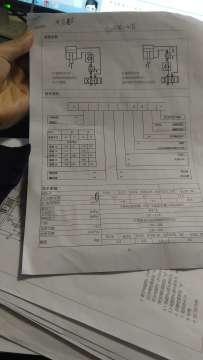

谢谢您了,刚开始学习好多不懂的,再问您个问题,这是华德的液控单向阀,如果选用sv型号的,那个x口控制面积为什么是给的cm的三次方呢?如果想安装在阀块上,x口在阀块上的孔径是不是应该用面积反推出孔径大小呢,还是大小无所谓呢?
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:1912
  • 打卡总奖励:4164
发表于 2017-11-15 19:02:25 | 显示全部楼层
通径6mm,最大不能超过7.6mm。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:667
  • 打卡总奖励:1996
发表于 2017-11-15 21:07:32 | 显示全部楼层
你说的那个面积分别是序号5左边和右边的面积
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:6
 楼主| 发表于 2017-11-16 08:19:15 | 显示全部楼层
bugwhsun 发表于 2017-11-15 21:07
你说的那个面积分别是序号5左边和右边的面积

那我在阀块上画这个控制油孔的时候,这个尺寸应该怎么确定呢?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:667
  • 打卡总奖励:1996
发表于 2017-11-16 10:48:54 | 显示全部楼层
木易1 发表于 2017-11-16 08:19
那我在阀块上画这个控制油孔的时候,这个尺寸应该怎么确定呢?

你仔细看样本,X口哪里用的O型圈规格是多大,你的孔要保证让它正常密封
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:6
 楼主| 发表于 2017-11-16 15:02:27 | 显示全部楼层
bugwhsun 发表于 2017-11-16 10:48
你仔细看样本,X口哪里用的O型圈规格是多大,你的孔要保证让它正常密封

明白了,非常感谢
回复

使用道具 举报
