新人 推断液压图

romanticjune

劲柳 发表于 2017-11-17 15:40
那张“阿里旺旺图片”啥意思？哪儿来的？

啊，抱歉，那个是命名的时候也没有更改，没有什么意思。
之所以会出现这样的命名，是因为当时特别着急，曾经就这个问题咨询过淘宝上的商家，为了上传图片，就直接把咨询问题的图片复制过来了，造成了误导非常抱歉啊。

romanticjune

拜托了，各位朋友，帮帮忙，为了不沉，自顶。

tomaat000

哥们，看你的产品不复杂，看你的回路图，哎好多都是摆设！简单的一个保压回路被你化成这样

romanticjune

tomaat000 发表于 2017-11-19 06:13
哥们，看你的产品不复杂，看你的回路图，哎好多都是摆设！简单的一个保压回路被你化成这样

见笑了，还是基础知识学的不够扎实。。。。我又重新更新了流路图，如果方便的话，可以给指点下吗，谢谢。

劲柳

你介绍一下设备是干啥用的，工作流程，可以更有利于理解！

romanticjune

唉，好的。
    这个就是一个压力机，他有两个压头（圆柱型），每个压头都有一套控制阀体。比如需要把一个东西压扁，就把东西放在某一个底座上。
操作步骤是，
1。加载：换向阀在中位，开启油泵（这时油泵示数是40MPa，可通过出口的泄压阀调节），将换向阀的拉杆拉下来，压头就向下移动，当和样品贴紧后，逐渐拧紧溢流阀，这时施加在样品上的压力逐渐增大，当需要在某一压力持压一段时间，可以将换向阀扳至中位，关闭油泵即可，压力可以维持很久，当然提前把蓄能器的压力充到所需压力-0.5MPa。
2。卸载：将溢流阀拧松，这时施加在样品上的力变为0，将换向阀拉杆拉到上位，压头就向上移动，直到回到原来的位置。
不知道说清楚了没？

lisi1943


romanticjune

lisi1943 发表于 2017-12-5 17:29

非常感谢，我之前也画了一个图，感觉和我的差不多，但是我有两个疑问想和您讨论下。

romanticjune

lisi1943 发表于 2017-12-5 17:29

1.假如完全旋松了左边那个溢流阀，照这个流路图，能够使压柱向下移动吗？
2.因为我的压力机压柱是朝下的，假如完全释放了压力，活塞两侧压力相等，在换向阀中位时，压柱会自动向下滑动吧？

lisi1943

romanticjune 发表于 2017-12-5 19:32
1.假如完全旋松了左边那个溢流阀，照这个流路图，能够使压柱向下移动吗？
2.因为我的压力机压柱是朝下的 ...

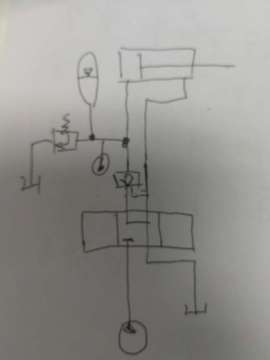

首先，我给的图是三个叠加阀的图，因为就目前只看到这三个阀
再次，油缸上应该会有液压锁或者平衡阀，防止油缸自重下降的
我再来回答你的问题，溢流阀本身只是设定系统压力的，压柱是否向下移动，取决于换向阀是否打开
第二个问题你可以去看一下油缸是否有其他阀
