A10VSO..DFR控制原理的中文版

永远年轻 · 发表于 2017-9-9 13:35:46

行者hydraulic 发表于 2011-9-26 12:35
图中所示的流量控制阀或节流阀在样本上阐述为不在供货范围，请教坛友们购买过该节流阀吗？我接触到的DFR1的 ...

可是有液压阀呀，阀的开口

lfq1181 · 发表于 2017-9-21 07:56:37

游勇发表于 2012-4-23 11:00
不正确的。执行机构已达到终点位置，没有流量，因此，就没有压差。

执行机构到终点，溢流阀不是溢流吗，怎么没流量呢？还有，远程溢流阀打开后，泵出口压力是114，此时FR阀的压差还是14，平衡状态，为什么FR阀会右姨使泵排量减少呢，请赐教

ydq · 发表于 2017-9-26 16:51:54

谢谢楼主，正在学习，正好可以研究研究

songbo · 发表于 2017-12-3 23:41:11

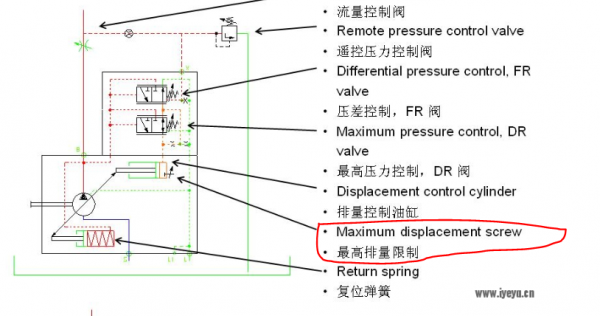

大师，这个调节螺栓功能是调整最大排量的，即系统未加载时的排量。我看到泵壳外有两个可调的螺栓，就是对应两个斜盘活塞的，有两个，一个是您讲的这个，另外一个是什么功能？是最小排量吗？当系统压力达到DR 阀设定值时，即要切断时，系统提供的流量是这个调整螺栓调定的量？

wiki309 · 发表于 2017-12-25 16:59:12

谢谢楼主分享！！！！！！！！！！！！

游勇 · 发表于 2017-12-27 10:15:09

songbo 发表于 2017-12-3 23:41
大师，这个调节螺栓功能是调整最大排量的，即系统未加载时的排量。我看到泵壳外有两个可调的螺栓，就是对 ...

是的，另一个是设定最小排量。所以也可当高低压泵用，但要另加溢流阀作高压保护。

sorvan · 发表于 2018-6-21 09:26:15

请假下大神，A10VO泵 DRG这种是不是摆角只有最大和最小两种工况，DFR泵摆角我看你的帖子可以无级调节是吗
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-5124-1-1.html

18649198308 · 发表于 2018-7-13 06:15:02

不错很清晰，讲的很用心，支持一下

13816673239 · 发表于 2018-7-15 11:08:02

游老师，我想请问一个问题， A10VO系列，DFLR阀的问题，就是那种从流量阀上接跟铁管到小飞机功率阀上的那种液压泵，那上面的FR压力设定有什么要求吗，为什么FR的压力设定可以改变功率的大小，还能改变DR压力的大小，导致DR压力上不去，FR压力有标准的设定值吗。还有那个压力流量阀能不能用DRG阀代替，X口接到功率阀上，但是好像又不一样

p2461624 · 发表于 2018-8-24 08:08:07

不错不错6666666
