定量泵系统 大泵溢流阀压力

sddboy

双联 定量泵
大泵 流量 50L/min  ，大泵侧溢流阀设定压力 6Mpa

油缸40缸径  行程0.4m    负载移动过程中   进油口 压力 为   1.2Mpa

为何 溢流阀 压力达 6Mpa

我调高 溢流阀压后  ，结果还是 溢流阀全开

wxl10218

阀芯开口太小了吧

13963487705

溢流阀不匹配，测一溢流阀前面的压力，溢流阀后的压力，应该是溢流阀前的压力大。

zzfjct

负载流量太小了，多余部分只能溢流。

tanghonghui

你是不是换向阀没有全开，或者油缸进油管太小了

sddboy

wxl10218 发表于 2017-11-11 19:36
阀芯开口太小了吧

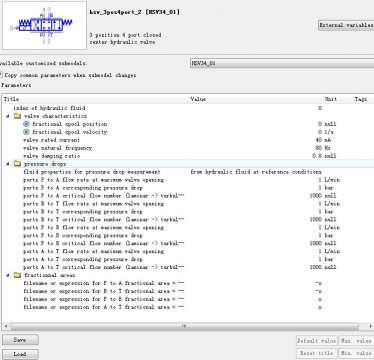

阀芯 全开   -40 ma

电磁阀 默认 参数 没改

sddboy

tanghonghui 发表于 2017-11-12 12:08
你是不是换向阀没有全开，或者油缸进油管太小了

阀芯 全开 -40ma    进油管 按实际来的   1/2"   把油管内径放大 两倍  还是一样  溢流阀全开 6Mpa

sddboy

zzfjct 发表于 2017-11-12 11:33
负载流量太小了，多余部分只能溢流。

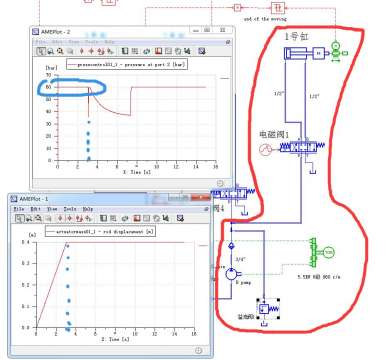

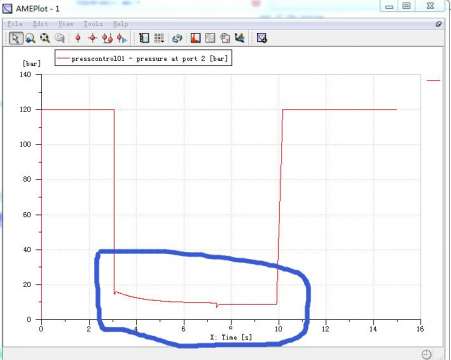

应该和 流量有关   因为 流量为16L/min的 小泵的溢流阀压力在油缸小负载    运行阶段没有全开  见图片  （蓝色圈工作阶段）

具体 当油缸负载小时  定量泵  大流量泵持续大流量  和 系统压力 的关系 有计算公式吗
根深蒂固还是那句  负载决定压力   {:9_236:}

sddboy

13963487705 发表于 2017-11-11 21:08
溢流阀不匹配，测一溢流阀前面的压力，溢流阀后的压力，应该是溢流阀前的压力大。

就是 溢流阀 前 压力 大   ，  因为油缸负载非常小  不到2Mpa 就够了

才想知道 是不是 流量大造成的      具体有没有 理论公式

wxl10218

sddboy 发表于 2017-11-13 08:41
阀芯 全开   -40 ma

电磁阀 默认 参数 没改

你把流量改成50L/min看下效果就知道是不是阀芯小的问题来了
