求助，这个阀芯的作用是什么？

地图传奇

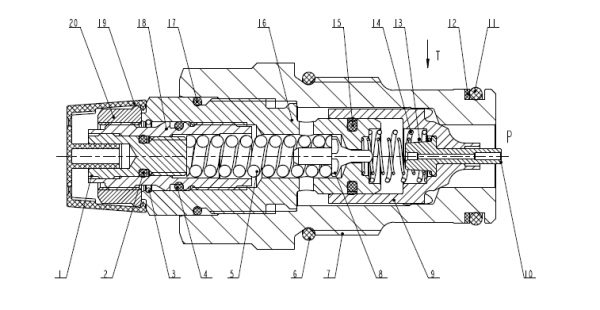

附图是力士乐A4VG系列的 溢流补油阀，序号10  阀芯的作用是什么？

canmao6304

是一个先导溢流阀，10为主阀芯，8为先导阀芯。

地图传奇

2楼说的不对吧，
溢流的时候，8是先导阀芯，9是主溢流。
补油时,回油压力大于P压力，8可看为单向阀

我就是不知道这个10的的作用？10是很小的那个提动头

地图传奇

哪个高手人知道呀，告诉一下

zzfjct

10号阀芯在溢流时作为阻尼孔提供先导油液，补油（反向导通）时用于泄放弹簧腔油液。

cqzyouxiang

8的簧刚度较大，补油别指望他，压差性质，也永远打不开。10负压传感器，P负压时左移，压缩内簧，卸掉对9的压力，叠加传至内腔的负压，打开9完成补油。

ihydraulics

看一下这个，https://www.iyeya.cn/thread-48302-1-1.html

wkybuick

ihydraulics 发表于 2017-9-20 19:06
看一下这个，https://www.iyeya.cn/thread-48302-1-1.html

这个比较直观~~~~~~~~~~~

Jacky-Lisa

溢流时，10号件的阻尼孔将高压传至先导阀芯。
补油时，主阀芯与先导阀芯之间的容积内的油液可以通过10号件的小孔流出，从而使主阀芯在回油与P口间的压差下打开，实现补油。

sgkim

1. 在设定压力以下工作时，10的阻尼孔使锥阀9内腔压力与P压力保持一致，使锥阀9紧贴壳体7，确保密封。
   即P压力有瞬间升高，阻尼孔作用下即使先导阀10向左移动，也不至于推开主锥阀8。这种结构对密封性更好。
2. 当压力达到设定压力及补油情况同7楼解释。
