106和100是联通的，为什么压力不一样？

打卡等级：偶尔看看
打卡总天数：146
打卡总奖励：450

发表于 2017-8-10 15:03:35 | 显示全部楼层 |阅读模式

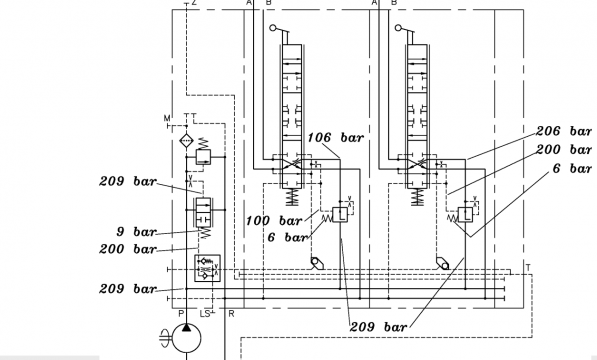

106bar和100bar是联通的，为什么压力不一样？

106和100是联通的，为什么压力不一样？

106和100是联通的，为什么压力不一样？

回复

使用道具举报

打卡等级：初来乍到
打卡总天数：30
打卡总奖励：196

发表于 2017-8-10 20:13:30 | 显示全部楼层

因为图上106bar下有个小阻尼孔

回复

使用道具举报

打卡等级：论坛老炮
打卡总天数：962
打卡总奖励：2869

发表于 2017-8-10 21:25:53 | 显示全部楼层

别光看原理图，你找个PSV阀的结构简图一看就明白

回复

使用道具举报

打卡等级：即来则安
打卡总天数：290
打卡总奖励：726

发表于 2017-8-10 22:22:14 | 显示全部楼层

没有压差，不会有流量。且6bar的压差由压力补偿器设定。

回复

使用道具举报

打卡等级：无名新人
打卡总天数：5
打卡总奖励：6

发表于 2017-8-11 08:49:10 | 显示全部楼层

106=100+6(压力阀都是利用弹簧与压力平衡的原理)

回复

使用道具举报
