派克代号 f731c96n252516/1700mm是什么意思

[复制链接]
发表于 2017-7-22 10:22:27 来自手机 | 显示全部楼层 |阅读模式
长度我知道,前面f731是4层,但是多大管子和接头形式不懂求
  • 打卡等级:以坛为家
  • 打卡总天数:842
  • 打卡总奖励:3389
发表于 2017-7-23 09:08:55 | 显示全部楼层
您好,按派克样本规范命名来讲应该是F731C96N252516-1700,这是根高压管,建议找您当地的派克经销商或ParkerStore进行扣压,完成同型替换,拿着这个型号给到他们即可。该软管总成具体含义如下:
1、软管订货号731-16(含义:731系列,规格-16,接头系列为73,长度1700mm,其中该长度为软管总成扣压之后的长度);
2、接头1订货号1C973-25-16(含义:连接形式为C9接头,外连接端尺寸为25,软管内连接规格为-16);
3、接头2订货号16N73-25-16(含义:连接形式为6N接头,外连接端尺寸为25,软管内连接规格为-16);
各订货号在样本中信息截图如下:

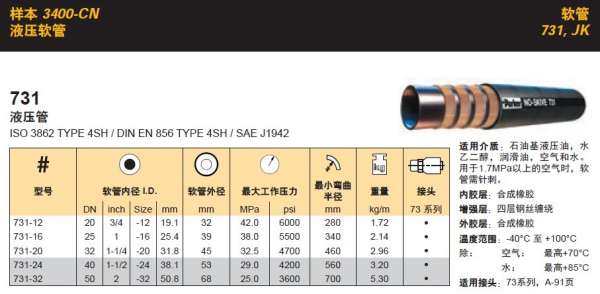

1、731软管(样本A-32页)

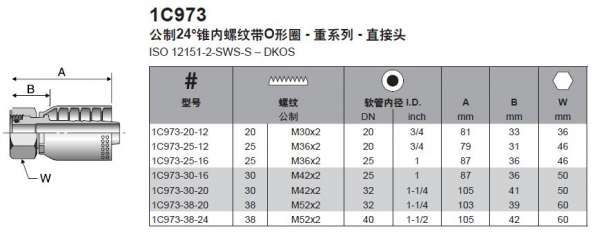

1.JPG 2、接头1(样本A-92页)

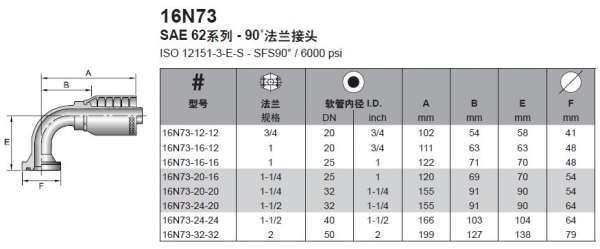

3、接头2(样本A-96页)
以上信息均出自派克样本,官网下载链接:http://www.parker.com/parkerimages/Parker.com/Countries-2011/China/SupportAssets/流体连接件中国区产品手册.pdf
回复

使用道具 举报

发表于 2017-7-24 06:43:23 来自手机 | 显示全部楼层
野兆凯 发表于 2017-7-22 10:22
长度我知道,前面f731是4层,但是多大管子和接头形式不懂求

样本中不会有16N73-25-16  接头。6N
表示法兰,规格为:12/16/20/24/32
所以这个软管型号是错误的。
