请大家帮助！！

打卡等级：初来乍到
打卡总天数：37
打卡总奖励：119

发表于 2017-7-22 08:03:05 | 显示全部楼层 |阅读模式

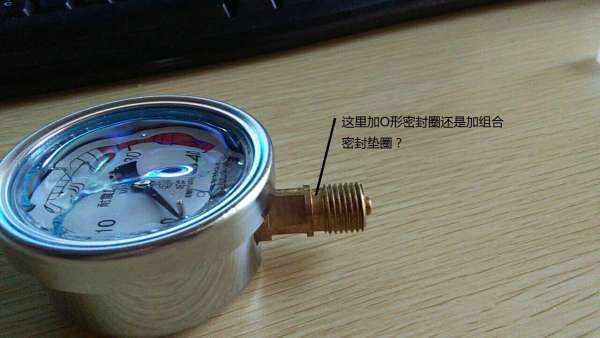

请问你了解0－40Mpa的压力表连接是用O形圈，还是用组合密封垫圈？

请大家帮助！！

请大家帮助！！

回复

使用道具举报

发表于 2017-7-22 09:00:20 | 显示全部楼层

压力表密封一般不在你所指位置，在下端面。你可以参考一下压力表开关或测压接头结构。

回复

使用道具举报

发表于 2017-7-22 09:12:39 | 显示全部楼层

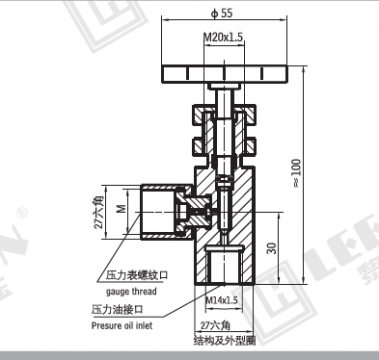

压力表开关结构

压力表开关结构

压力表开关结构


回复

使用道具举报

打卡等级：偶尔看看
打卡总天数：158
打卡总奖励：479

发表于 2017-7-22 15:20:41 | 显示全部楼层

最下面那个凸起那里有个很小的O型圈

评分

参与人数 1	金钱 +8	收起理由
吸铁石	+ 8

查看全部评分

回复

使用道具举报

打卡等级：无名新人
打卡总天数：14
打卡总奖励：47

发表于 2017-7-22 19:44:18 | 显示全部楼层

以上两位正解啊。

回复

使用道具举报

打卡等级：偶尔看看
打卡总天数：125
打卡总奖励：351

发表于 2017-7-23 20:34:50 | 显示全部楼层

最下面加小O型圈！

回复

使用道具举报

液压小后生

打卡等级：无名新人
打卡总天数：3
打卡总奖励：10

发表于 2017-7-24 07:57:48 | 显示全部楼层

最下面那个凸起来的地方

回复

使用道具举报

发表于 2017-7-25 13:41:31 | 显示全部楼层

配合紫铜垫密封

回复

使用道具举报

发表于 2017-8-10 22:28:43 | 显示全部楼层

啥垫也不用加，突出的铜头会与锥形面形成金属密封的，只需将活螺母拧紧了保证压紧力肯定没问题

回复

使用道具举报

发表于 2017-8-11 19:41:31 | 显示全部楼层

表座内有O型密封圈

回复
