求教单向节流阀全开流量过小问题

k3714 · 发表于 2017-7-16 02:30:55

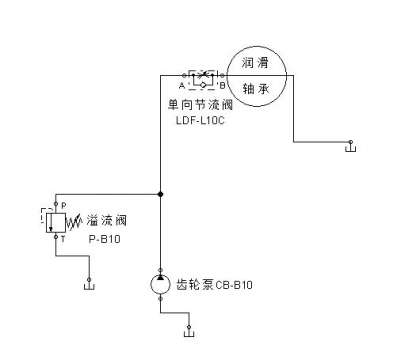

图片上显示的回路，采用如上配置，润滑轴承用，泵和溢流阀的流量都为10min/L，压力均为2.5mPa,采用的单向节流阀流量为25min/L,压力为14MPA。泵开启后无论怎么调，节流阀开到最大，溢流阀压力调到最高，润滑轴承的液压油流量小无法满足要求。请大神指导，看看哪里出了问题。

canmao6304 · 发表于 2017-7-16 06:25:20

先把溢流阀的调定压力调到不大于2.5Mpa,再去调节节流阀就好了。

吸铁石 · 发表于 2017-7-16 09:43:33

是自己新搞的静压滑动轴承副，还是现成厂家提供的成熟产品

sky三硝基甲苯 · 发表于 2017-7-16 10:08:49

流量小，是不是都被溢流掉了，感觉和溢流阀调定压力有关系。

zzfjct · 发表于 2017-7-16 11:29:40

这种单向节流阀调节螺杆拧到底才是流量（开口）最大，很多人不知道调反了。

Jacky-Lisa · 发表于 2017-7-16 12:12:48

如果流量过小，是能够从轴承副的进油侧的压力上能够反映的，这个压力可以协助分析和判断。不知压力怎么样。

液压粉 · 发表于 2017-7-16 12:18:36

是不是管路通经选小了，管路节流厉害

cqzyouxiang · 发表于 2017-7-16 12:48:23

先查泵和吸油管，空负载出油的符合性。若没问题，泵流量选小了。

zhanghaibowin · 发表于 2017-7-17 10:26:12

我建议你分别测量一下单向阀前后的压力，如果压力值差不多，那就不是单向阀的问题哦。。。

张瀚御 · 发表于 2017-7-17 11:22:50

对于泵，应该来说选小的概率小，因为知道润滑这块需要的流量，匹配选个齿轮泵就行。
对于溢流阀这块，直接把T口管子用个桶接一下油，看看油有多少出来。
对于单向节流阀就是看看压差了，如果全开压差高，那说明管子小了。（当然是基于你泵10L/min的流量够，你选了阀可以通25L/min的流量。）
